Cisco Aironet G3 WI-FI точки


Лидер и законодатель тенденций в ИТ-отрасли, компания Cisco, вновь представила линейку передовых продуктов. Это точки доступа WIFI третьего поколения G3.

В данной статье мы с Вами:

познакомимся с новым стандартом беспроводных сетей 802.11ac;
рассмотрим точки доступа Cisco, поддерживающие данный стандарт;
представим позиционирование серий на рынке;
приведём характеристики новых точек доступа WIFI;
обозначим их конструктивные особенности;
сравним их с предыдущими поколениями точек доступа Cisco G1 и G2.

Новый стандарт беспроводных сетей

Выпуск точек доступа новой генерации прежде всего обусловлен переходом на новый стандарт WIFI – IEEE 802.11 ас. Это так называемый гигабитный WIFI. Данный стандарт отличается от предыдущих большей пропускной способностью (до 7 Гбит/с), использует диапазон частот 5 ГГц и является обратно совместимым со стандартом IEEE 802.11n. Теоретическая пропускная способность на один канал – 433 Мбит/с.

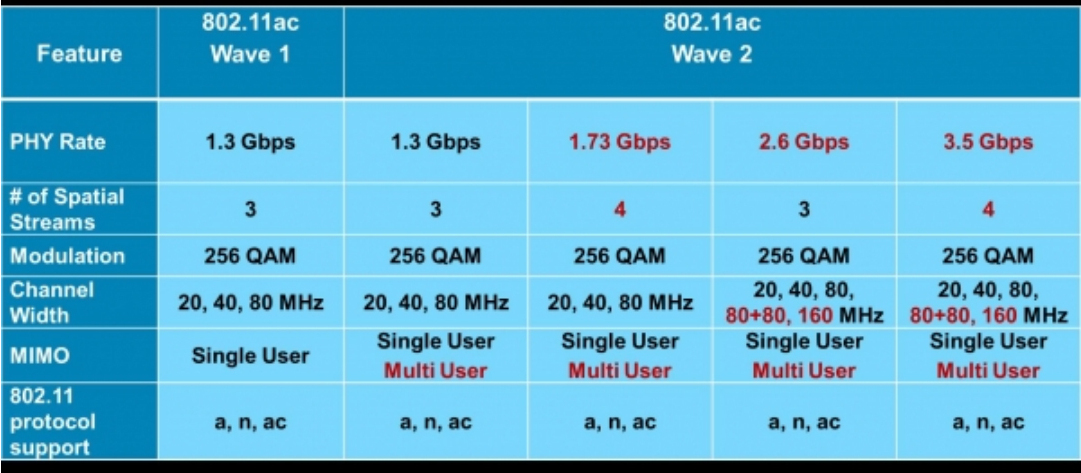

Существует два релиза протокола (Wave1 и Wave2), характеристики приведены ниже.


Для чего нужна такая скорость?

Тут два основных момента:

плотность абонентов на одну точку доступа;
экономия энергии мобильных устройств.

Суть первого в том, что при подключении абонентов к точке каждый занимает канал передачи на время своего подключения (передачи). И если абонентов много и среди них есть работающие на низкой скорости, то они существенно замедляют остальных. Выход – сократить время подключения всех клиентских устройств, параллельно увеличив скорость передачи в эти промежутки. Если старые точки доступа с прошлыми реализациями протокола WIFI позволяли подключать и более-менее комфортно работать 5–10 абонентам, то точки новой линейки выдерживают до 100 подключенных устройств. Cisco High Density Experience – новое направление компании, ориентированное на сокращение количества требуемых точек доступа и увеличения плотности клиентских устройств.

Суть второго – устройства пользователей могут работать дольше от своих аккумуляторов. Поскольку приемо-передатчик принимает большее количество данных за меньший промежуток времени, а остальное время – находится в экономном режиме ожидания.

Серии с протоколом IEEE 802.11 ас

Данная линейка представлена следующими сериями:

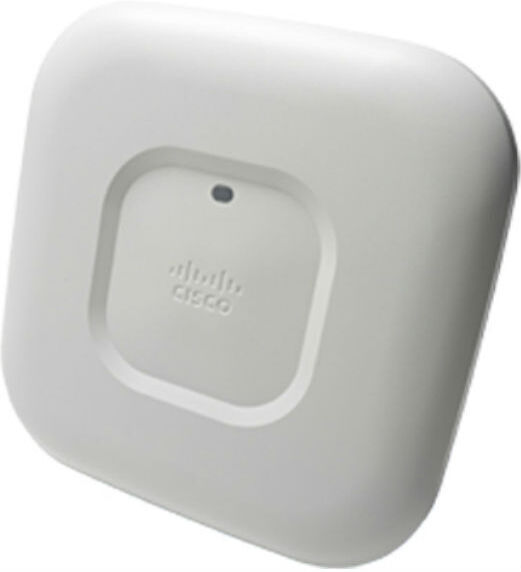

Cisco Aironet 1700

Серия Cisco Aironet 1700– точки доступа начального уровня. Позиционируются как доступное решение для малых и средних корпоративных сетей. Позволяют плавно перейти на использование нового протокола и обеспечить потребности пользователей новых устройств в беспроводной сети.

Основные конкурентные преимущества

поддержка 802.11ac Wave1, с 3х3 MIMO и 2-мя пространственными потоками, что даёт в 3 раза большую пропускную способность по сравнению с продуктами 802.11n.
технология Cisco CleanAir® Express Spectrum Intelligence. Даёт возможность детектировать ВЧ помехи, анализируя спектр и управлять шириной каналов вещания 20-, 40-, и 80- Мгц.
оптимизированный роуминг. Распределяет клиентские устройства по зонам покрытия точек, ускоряя передачу данных.
выравнивание MIMO. Увеличивает производительность и надежность обмена данными, когда есть помехи или уровень сигнала ослабевает.

Особенности

Все точки данной серии поддерживают протоколы a/b/g/n и работают в диапазонах 2.4 и 5 ГГц. Имеют встроенные антенны с диаграммой в 360 грд. (всенаправленные). Предназначены для работы под управлением контроллеров Cisco. В проводную сеть подключаются посредством портов 2 х GE RJ-45, также имеют консольный порт управления RJ-45.

Питание

При работе потребляют мощность 15 Вт при напряжении 48 В. Это позволяет питать точки доступа по стандарту 802.3at PoE+. Также для питания могут быть применены инжекторы AIR-PWRINJ5= или блоки питания AIR-PWR-B=.

SMARTnet

Для обеспечения поддержки и расширенной гарантии предусмотрен сервис смартнет: CON-SNT-C172Ix: SMARTnet 8x5xNBD for 1700i access point (dual-band 802.11a/g/n/ac).

Рис.3

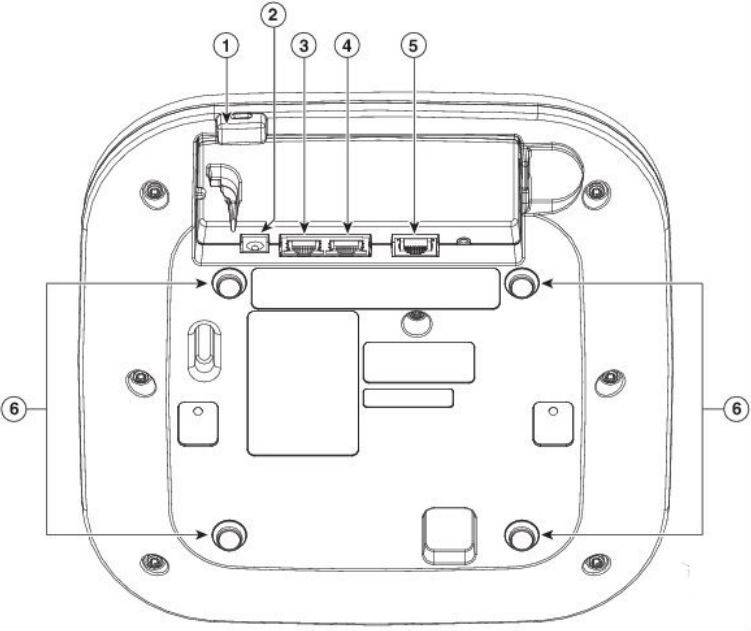

Комментарии по Рис. 3:
1 – слот замка Kensington;
2 – разъём питания;
3 – первичный порт Ethernet;
4 – дополнительный порт Ethernet;
5 – порт управления;
6 – отверстия для крепления монтажной пластины.

Cisco Aironet 2700

Серия Cisco Aironet 2700– высокопроизводительные точки доступа малых и средних корпоративных сетей. Предоставляют все преимущества скорости и функционала новейших беспроводных сетей 802.11ac.

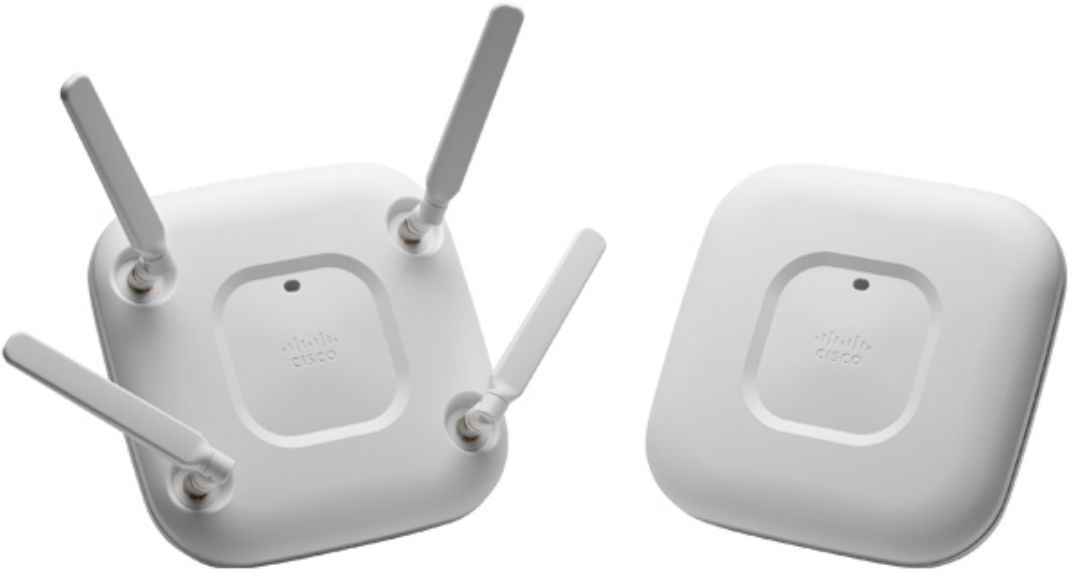

Рис.4

Основные конкурентные преимущества:

ориентация на концепцию bring-your-own-device (BYOD). Обеспечивается технологией High Density Experience.
поддержка 802.11ac Wave1, с 3x4 MIMO и 3-мя пространственными потоками.
четыре приемные антенны обеспечивают преимущество в производительности перед конкурирующими решениями.
Cisco ClientLink 3.0 обеспечивает настоящее формирование диаграммы направленности в сторону клиентов, которые поддерживают три пространственных потока.

Особенности

Точки доступа 2700 обеспечивают скорость беспроводного передачи данных до 1.3 Гбит/с. Бывают двух модификаций: со встроенными антеннами и наружными, с разъёмом RP-TNC. Каждая антенна работает на обоих диапазонах 2.4 и 5 ГГц. Точки данной серии спроектированы под работу с контроллером Cisco. (2500 Series , 5500 Series , 7500 Series, 8500 Cisco Virtual Wireless Controller, Cisco 5760 Wireless LAN Controller, Cisco Catalyst 3850 Series Switches , Cisco Catalyst 3650 Series Switches , Cisco Wireless Controller Module for ISR G2, Cisco Wireless Services Module 2 (WiSM2) for Catalyst ® 6500 Series Switches).

Питание

Поддерживается питание по PoE+, однако рекомендуются более мощные инжекторы AIR-PWRINJ4= и стандартные блоки питания AIR-PWR-B=.

SMARTnet

Для получения помощи от техподдержки Cisco, а также расширенной гарантии дополнительно приобретаются сервисы смартнет:

CON-SNT-C272Ix: SMARTnet 8x5xNBD for 2700i access point (dual-band 802.11a/g/n/ac);
CON-SNT-C272Ex: SMARTnet 8x5xNBD for 2700e access point (dual-band 802.11a/g/n/ac).

Cisco Aironet 3700

Серия Cisco Aironet 3700– данные точки позиционируются как самые производительные в линейке. Предназначены для средних и крупных беспроводных сетей с большой плотностью клиентов, с критически важными и требовательными сценариями использования. Серия появилась раньше 2700 и 1700 и именно в ней были применены все новейшие технологии, часть из которых позже была реализована и в более дешевых продуктах. Это флагманское решение на сегодняшний день (2015 г.).

Основные конкурентные преимущества

поддержка 802.11ac Wave1, с 4х4 MIMO и 3-мя пространственными потоками.
технология Cisco CleanAir с расширенной поддержкой канала 80МГц.
обновлённая технология Cisco ClientLink 3.0 для повышения производительности для всех клиентов, в том числе 802.11ac.
Двухдиапазонные 2,4/5 ГГц интегрированные приёмо-передатчики для удовлетворения растущих потребностей BYOD и требования к пропускной способности.

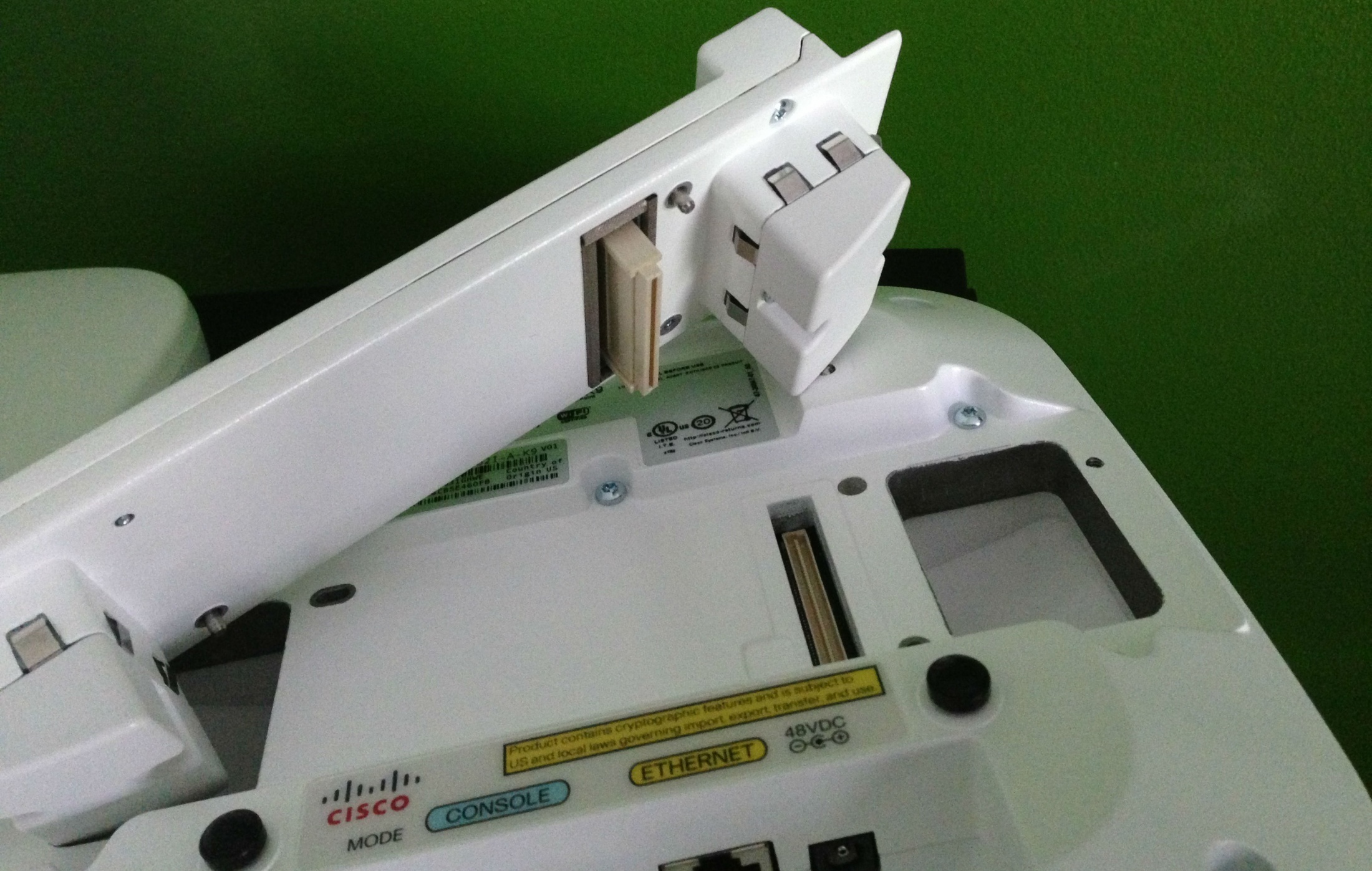

Модульная конструкция, которая поддерживает Cisco Wireless Security, Cisco 3G мелких слотов, или будущие реализации протокола 802.11ac Wave2. (Рис. 7).

Особенности

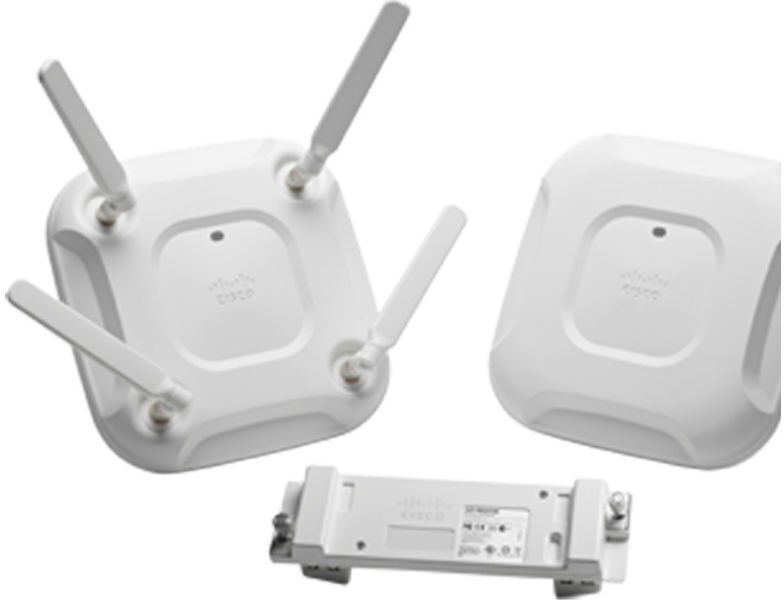

Рис.6 Основное отличие точек серии 3700 – высокая производительность, модульная конструкция и 4х4 MIMO технология. На момент выхода это единственные точки доступа в отрасли с подобным набором характеристик. Среди них – поддержка всех существующих протоколов WIFI (a/b/g/n/ac), предлагает устойчивую мощную передачу со скоростью 1.3 Гбит/с. Поддерживает интеграцию с модулями: Cisco Aironet Wireless Security, Cisco Universal Small Cell 5310 и будущими модулями Cisco Aironet 802.11ac Wave2.

Модификации

Данная серия также предназначена для работы с контроллерами Cisco и имеет две модификации: с внутренними (артикул вида AIR-CAP3702I-x-K9) и внешними антеннами (артикул вида AIR-CAP3702E-x-K9). Также есть модификация точек с внешними антеннами, обладающими высоким коэффициентом усиления и специфическими диаграммами направленности (артикул вида AIR-CAP3702P-x-K9). Встроенные антенны имеют круговую диаграмму и коэффициент усиления 4 Дби. Внешние антенны можно подбирать, в зависимости от результатов проектирования и визуализации беспроводной сети (Cisco Wireless LAN Network Planning and Design Service).

Питание

Питаются данные точки либо по PoE+ (PoE) либо посредством инжектора AIR-PWRINJ4=.

Точка 3700 без внешних модулей или с модулем Wireless Security Module в режиме 4x4:3 на 2.4/5ГГц + WSM требует питания по стандарту 802.3at PoE+ (потребление до 20Вт).
Без внешних модулей в режиме 3x3:3 на 2.4/5 ГГц требует PoE 802.3af (потребление до 16Вт).
И с модулем Wireless Security Module в режиме 2x2:2 на 2.4/5ГГц + WSM требует PoE 802.3af (потребление до 16Вт).

SMARTnet

Для долгосрочной поддержки и гарантии существуют сервисы смартнет:

CON-SNT-CAP3702x: SMARTnet 8x5xNBD for 3700i access point (dual-band 802.11a/g/n/ac);
CON-SNT-CAP3702x: SMARTnet 8x5xNBD for 3700e access point (dual-band 802.11a/g/n/ac);
CON-SNT-CAP3702x: SMARTnet 8x5xNBD for 3700i access point (dual-band 802.11a/g/n/ac).

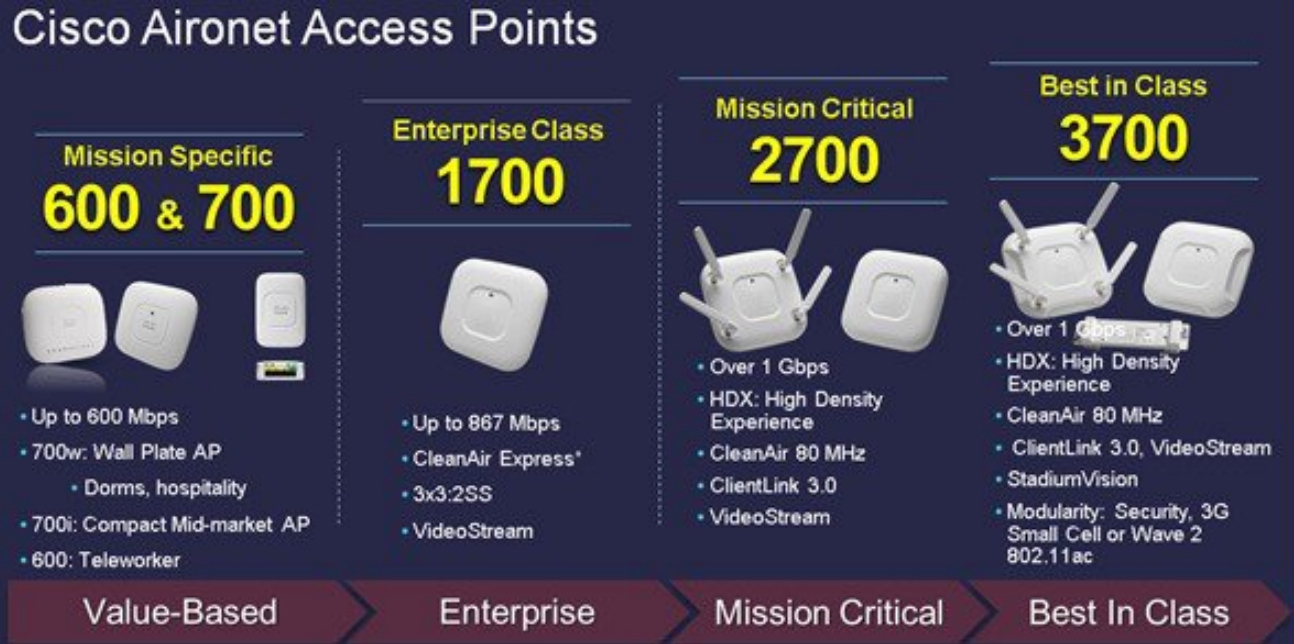

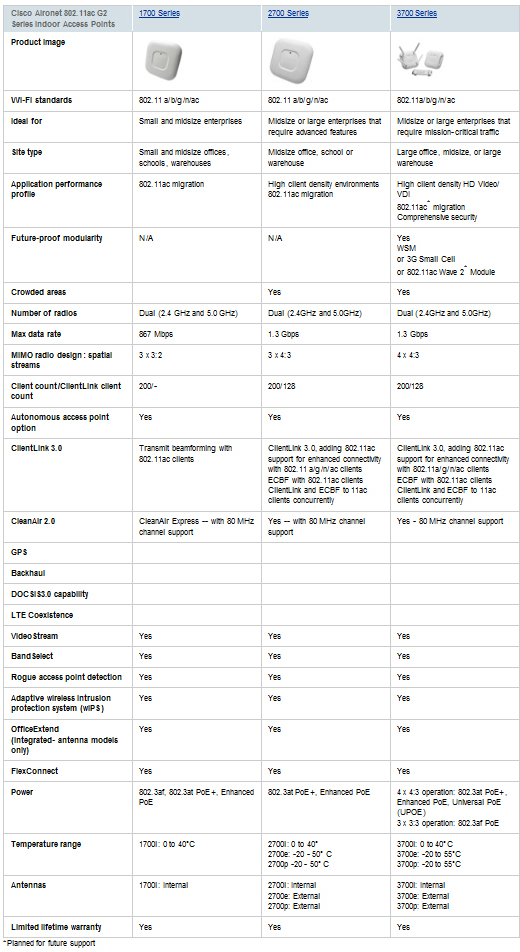

Характеристики Cisco Aironet G3

Основные характеристики новых точек доступа для наглядности приведены ниже.

Рис.7

Рис.8

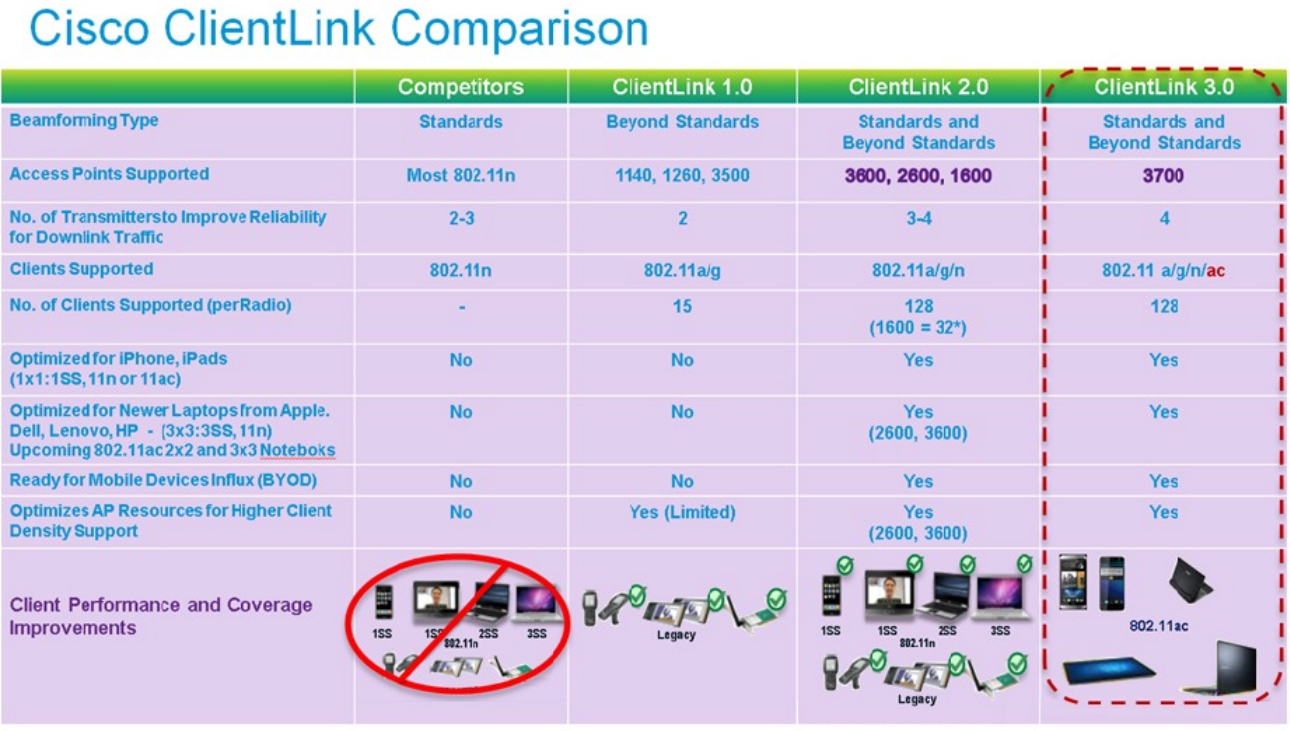

Сравнительная таблица реализаций технологии ClientLink для продуктов различных поколений приведена на рисунке ниже.

Рис.9

Таким образом, внедрение нового протокола WIFI 802.11ac, новейшая аппаратная платформа, технологии оптимизации сигнала и обработки позволяют воплотить подход Cisco High Density Experience, основной особенностью которого есть значительное увеличение количества обслуживаемых клиентских устройств, скорость передачи к ним и от них. Также он выводит сервисы беспроводной сети на новый уровень.
