Новейшее поколение высокопроизводительных серверов Cisco UCS как залог надёжной и быстрой работы центров обработки данных

.01

Введение

Cisco UCS является интеллектуальной платформой для центров обработки данных, которая обеспечивает простое и быстрое развёртывание корпоративных приложений и сервисов во всех средах. Для надёжной и эффективной работы платформы, Cisco выпускает для неё специализированное оборудование.

Blade-серверы Cisco UCS B-серии пятого поколения

>Наличие двух графических процессоров
>Подсистема хранения локальных дисков Cisco FlexStorage
>Наличие двух дисководов малого форм-фактора (SFF)
>Наличие двух карт Secure Digital (SD) или M.2 SATA
>Пропускная способность достигающая 80 Гбит/с

.02

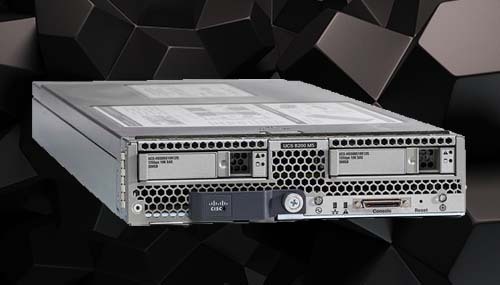

Cisco UCS B200 M5

Cisco UCS B200 M5 представляет собой блейд-сервер корпоративного класса, обеспечивающий функционирование удалённых офисов, центров обработки данных и облаков. Благодаря мощной аппаратной части и интеллектуальному программному обеспечению, устройство обеспечивает высокую производительность, доступность и безопасность. сети, а благодаря продуманному дизайну корпуса и высокую плотность монтажа.

Ключевые особенности Cisco UCS B200 M5:

>До двух процессоров Intel Xeon, обеспечивающих масштабирование до 28 ядер на процессор
>Наличие 24 разъёмов для оперативной памяти
>Intel 3D XPoint-ready со встроенной поддержкой технологии энергонезависимой памяти нового поколения

>Пять мезонинных адаптеров и поддержка до четырех графических процессоров
>Виртуальная интерфейсная плата Cisco UCS (VIC) 1340 модульная локальная сеть на материнской плате (mLOM) и предстоящее VIC mLOM четвертого поколения
>Варианты загрузки встроенного Secure Digital (SD) и M.2

.03

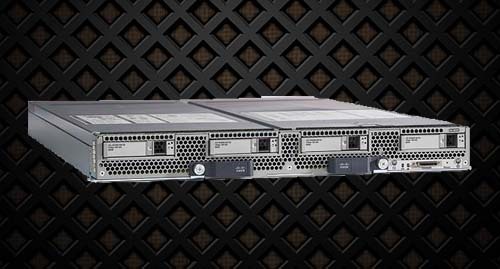

Cisco UCS B480 M5

Cisco UCS B480 M5 представляет собой блейд-сервер корпоративного класса, разработанный специально для критически важных приложений и виртуальных рабочих нагрузок. Благодаря мощной аппаратной части и интеллектуальной программной составляющей, устройство обеспечивает высокую производительность, доступность и безопасность сети.

Ключевые особенности Cisco UCS B200 M5:

>До четырёх процессоров Intel Xeon с масштабированием до 28 ядер на процессор
>48 слотов для оперативной памяти, общей ёмкостью до 6ТБ и частотой 2666 МГц
>Подсистема хранения Cisco FlexStorage

Технические характеристики

.04

Cisco UCS B-серии

Сравнение технических характеристик Blade-серверов Cisco UCS B-серии: Cisco UCS B200 M5 и Cisco UCS B480 M5

Параметр	Cisco UCS B200 M5	Cisco UCS B480 M5
Процессор	2 × Intel Xeon Scalable (1 или 2)	4 × Intel Xeon Scalable
ОЗУ	24 × DDR4 DIMM: 16, 32, 64 и 128 ГБ на частоте до 2666 МГц	48 × DDR4 DIMM: 16, 32, 64 и 128 ГБ на частоте до 2666 МГц
Мезонинный адаптер	1 задний для: Мезонинная карта Cisco UCS VIC 1380 Мезонинная карта расширителя портов Cisco Задняя мезонинная карта Cisco GPU Плата хранения данных Cisco NVMe	5 слотов PCIe 3.0: 1 слот поддерживает только адаптер Cisco UCS VIC 1340 2 слота для мезонинных карт поддерживают адаптеры Cisco, ускорители хранения Cisco UCS и графические процессоры 2 фронтальных мезонинных слота поддерживают графические процессоры
Мезонинный адаптер	1 передний для: RAID-контроллер Cisco FlexStorage с 12 Гбит / с SAS RAID-контроллер Cisco FlexStorage емкостью 12 Гбит / с SAS с кешем 1 ГБ Задняя мезонинная карта Cisco GPU Плата хранения данных Cisco NVMe
Устройства хранения данных	HDD: 10 000 или 15 000 об / мин (до 1,8 ТБ на привод) SSD: Enterprise (7,6 ТБ на диск) NVMe: до 7,7 ТБ на диск	До 4 опциональных 2,5” HDD SATA или SATA с 2,5” HDD (SFF) и поддержкой горячей замены, SSD и PCIe NVMe Двойные внутренние SD карты Cisco FlexFlash (32, 64 и 128 ГБ) для установки операционной системы или гипервизора вторая SD карта может использоваться для зеркального отображения первой Dual M.2 SATA SSD (240, 480 и 960 ГБ)

"Приобрести cервера Cisco UCS M5 Вы можете в
интернет-магазине VTKT.RU."

Серверы для установки в стойку Cisco UCS C-серии

>Поддержка модульного RAID-контроллера 12 Гбит /с SAS в выделенном слоте, оставляя оставшиеся слоты PCIe Generation 3.0 доступными для других плат расширения
>Модульный разъем LAN-On-Motherboard (mLOM), который можно использовать для установки виртуальной интерфейсной платы Cisco UCS (VIC) без использования слота PCIe
>Два встроенных порта Intel x550 10GBASE-T LAN-On-Motherboard (LOM)

.05

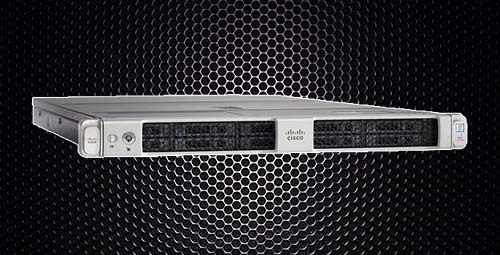

Cisco UCS C220 M5

Cisco UCS С220 M5 – это стоечный сервер приложений общего назначения, который может быть развёрнут как автономный сервер, так и как часть системы Cisco UCS. Устройство отлично подходит для IT и Веб-инфраструктуры, высокопроизводительных виртуальных рабочих сред, баз данных и публичных облаков.

Ключевые особенности Cisco UCS С220 M5:

>До двух процессоров Intel Xeon с масштабированием до 28 ядер на процессор
>24 слота для оперативной памяти
>Intel 3D XPoint-ready со встроенной поддержкой технологии энергонезависимой памяти нового поколения
>До десяти 2,5” дисководов малого форм-фактора (SFF) или четырёх 3,5” жестких дисков с большим форм-фактором (LFF)

>Поддержка модульного RAID-контроллера 12 Гбит /с SAS в выделенном слоте, оставляя оставшиеся слоты PCIe Generation 3.0 доступными для других плат расширения
>Модульный разъем LAN-On-Motherboard (mLOM), который может быть использован для установки виртуальной интерфейсной платы Cisco UCS (VIC) без использования слота PCIe, поддерживающего подключение к сети через 10 или 40 Гбит/с
>Два встроенных порта Intel x550 10GBASE-T LAN-On-Motherboard (LOM)
>Модульные карты M.2 или Secure Digital (SD), которые можно использовать для загрузки

.06

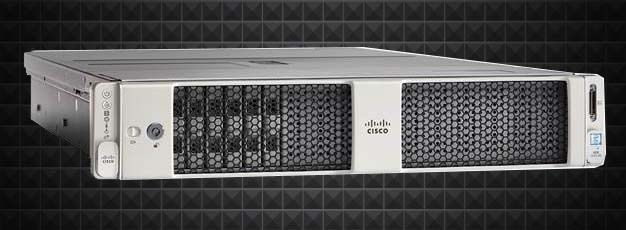

Cisco UCS C240 M5

Cisco UCS С220 M5 – это стоечный сервер обеспечивающий высокую производительность и расширяемость. Устройство может быть развёрнуто как автономный сервер, так и как часть системы Cisco UCS, при этом решая широкий спектр задач по хранению информации и обеспечению интенсивной работы с большими объёмами данных.

Ключевые особенности Cisco UCS C240 M5:

>До двух процессоров Intel Xeon с масштабированием до 28 ядер на процессор
>24 слота для оперативной памяти
>Intel 3D XPoint-ready со встроенной поддержкой технологии энергонезависимой памяти нового поколения
>До 26 2,5” дисков с малым форм-фактором (SFF) с возможностью горячей замены, включая два задних диска SFF с возможностью горячей замены

>Поддержка модульного RAID-контроллера 12 Гбит /с SAS в выделенном слоте
>Два встроенных порта Intel x550 10GBASE-T LAN-On-Motherboard (LOM)
>Модульные карты M.2 или Secure Digital (SD), которые можно использовать для загрузки
>Гибкие возможности хранения с поддержкой до 32 малых форм-факторов (SFF) 2,5-дюймовых, SAS, SATA и PCIe дисков NVMe

.07

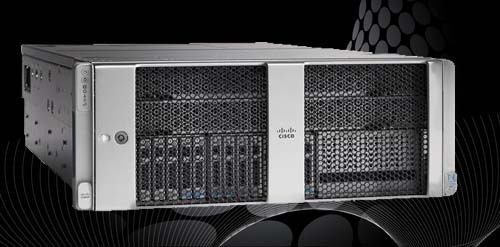

Cisco UCS C480 M5

Cisco UCS С480 M5 – это стоечный сервер хранения корпоративного класса в формате 4U, который обеспечивает баланс производительности, возможностей расширения и гибкости для обеспечения высокой масштабируемости. Устройство решает широкий спектр задач и обеспечивает наилучшую производительность для баз данных в памяти, для большой аналитики данных, а также для виртуализации и рабочих нагрузок VDI.

Ключевые особенности Cisco UCS C480 M5:

>До четырёх процессоров Intel Xeon с масштабированием до 28 ядер на процессор
>48 слотов для оперативной памяти, общей ёмкостью до 6ТБ и частотой 2666 МГц
>12 слотов PCI Express (PCIe) 3,0

.08

Технические характеристики

Сравнение технических характеристик серверов для установки в стойку Cisco UCS C-series

Параметр	Cisco UCS C220 M5	Cisco UCS C240 M5	Cisco UCS C480 M5
Форм-фактор	1U	2U	4U
Процессор	2 × Intel Xeon Scalable (1 или 2)	2 × Intel Xeon Scalable (1 или 2)	2 × Intel Xeon Scalable (2 или 4)
ОЗУ	24 × DDR4 DIMM: 8, 16, 32, 64 и 128 ГБ и до 2666 МГц	24 × DDR4 DIMM: 8, 16, 32, 64 и 128 ГБ и до 2666 МГц	48 × DDR4 DIMM: 16, 32, 64 и 128 ГБ; до 2666 МГц
Расширение PCIe	2 × PCIe 3.0 плюс 1 выделенный слот RAID-контроллера с 12 Гбит/с и 1 выделенный слот mLOM	6 × PCIe 3.0 плюс 1 выделенный 12-Гбит / с слот RAID-контроллера и 1 выделенный слот mLOM	12 × PCIe 3.0 плюс 1 выделенный слот RAID-контроллера с пропускной способностью 12 Гбит/с
Контроллер RAID	Внутренний контроллер: модульный RAID-контроллер Cisco 12 Гбит / с (PCIe 3.0) с 1 или "2 ГБ флэш-резервным кэшем записи (FBWC), обеспечивающий защиту данных корпоративного класса до 10 × HDD SAS и SATA (HDD ), SSD или NVMe PCIe SSD; или Cisco 12-Гбит/с модульный адаптер SAS для хост-шины (HBA) Внешний контроллер: Cisco 12-Gbps 9400-8e SAS HB	Внутренний контроллер: модульный RAID-контроллер Cisco 12 Гбит / с (PCIe 3.0) с 2- или 4 ГБ Flash-кэшем записи (FBWC), обеспечивающий защиту данных корпоративного класса до 26 × HDD SAS и SATA (HDD) , SSD или NVMe PCIe SSD; или Cisco 12 Гбит/с модульный адаптер SAS для хост-шины (HBA) Внешний контроллер: Cisco 12-Gbps 9400-8e SAS HBA	Внутренние контроллеры: — Модульный RAID-контроллер Cisco 12 Гбит / с (PCIe 3.0) с 4-гигабайтным Flash-Backed Cache (FBWC), обеспечивающий защиту данных корпоративного класса до 24 × HDD SAS и SATA и SSD — RAID-контроллер с пропускной способностью 12 Гбит/с 9460-8i с 2 ГБ FBWC обеспечивает поддержку до 8 × HDD SAS и SATA и SSD в дополнительных модулях привода — RAID-контроллер с пропускной способностью 12 Гбит/с 9460-8i с 2 ГБ FBWC обеспечивает поддержку до 8 × HDD SAS и SATA и SSD в дополнительных модулях привода — Карта PCIe NVMe для подключения до 8 дисков PCIe NVMe в дополнительном модуле привода Внешний контроллер: Cisco 12-Gbps 9400-8e SAS Host Bus Adapter (HBA)
Внутреннее хранилище	Варианты объединительной платы: До 10 × 2,5” HDD SAS и SATA и SSD и до 2 NVMe-разъемов PCIe До 10 × 2,5” дисков NVMe PCIe До 4 × 3,5” HDD SAS и SATA и SSD и до 2 дисков NVMe PCIe	Варианты объединительной платы: До 26 × 2,5” HDD SAS и SATA и SSD и до 4 дисков NVMe PCIe До 10 × 2,5” NVMe PCIe и 16 × HDD SAS и SATA и твердотельных накопителей До 12 × 3,5” жестких дисков SAS и SATA и SSD, а также 2 задних 2,5” HDD и SSD-накопителей и до 4 дисков NVMe PCIe	Поддержка до 32 сменных 2.5” дисков малого форм-фактора (SFF) и до 24 фронтальных загрузочных 2,5” дисков Вариант 1: HDD SAS / SATA и твердотельные накопители емкостью до 12 дисков PCIe NVMe Вариант 2: 24 устройства PCIe NVMe До 8 верхних загрузочных 2,5-дюймовых жестких дисков SAS / SATA / PCIe и SSD в модуле вспомогательного привода C480 M5
Встроенные сетевые интерфейсные карты (NIC)	2 × Ethernet 10GBASE-T Intel x550 Ethernet	2 × Ethernet 10GBASE-T Intel x550 Ethernet	2 × Ethernet 10GBASE-T Intel x550 Ethernet
mLOM	Выделенный слот mLOM, который может гибко вмещать адаптеры 1-, 10-, 25-, 40- и 100-Гбит/с	Выделенный слот mLOM, который может гибко вмещать адаптеры 1-, 10-, 25-, 40- и 100-Гбит/с	—
Другое хранилище	Двойные внутренние карты Secure Flex (Secure Digital) SD (32, 64 и 128 ГБ) для установки операционной системы или гипервизора Поддержка зеркального отображения RAID 0 между SD-картами Выделенная плата управления базой данных (BMC) MicroSD-карта (32 ГБ) для серверных утилит Dual M.2 SATA SSD или NVMe	Двойные внутренние карты Secure Flex (Secure Digital) SD (32, 64 и 128 ГБ) для установки операционной системы или гипервизора Поддержка зеркального отображения RAID 0 между SD-картами Выделенная плата управления базой данных (BMC) MicroSD-карта (32 ГБ) для серверных утилит Dual M.2 SATA SSD или NVMe	Двойные внутренние карты Secure Flex (Secure Digital) SD (32, 64 и 128 ГБ) для установки операционной системы или гипервизора Поддержка зеркального отображения RAID 0 между SD-картами Dual M.2 SATA SSD или NVMe

.09

Заключение

Серверы Cisco UCS пятого поколения значительно прибавили в производительности за счёт новейшего аппаратного обеспечения и фирменных программных элементов Cisco. Именно поэтому, новейшие серверы Cisco UCS являются идеальными кандидатами к покупке если вам не хватает мощности текущего оборудования, либо вы планируете его обновление.
