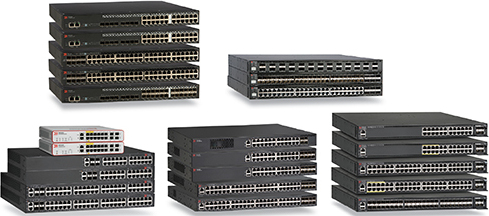

Ruckus ICX коммутаторы

.01

Введение

Новая серия инновационных коммутаторов корпоративного класса Ruckus ICX ориентирована на бизнес клиентов, для которых критично важна высокая пропускная способность с минимальными задержками. Устройства серии полностью удовлетворяют требованиям современного бизнеса и идеально подходят для работы с бизнес-приложениями, передачи голоса и видео, а также для унифицированных коммуникаций

.02

Преимущества

• >Высокая производительность и гибкость независимо от способа развёртывания: автономно, в составе стека или в составе матричной сети
• >Возможность объединения в логический коммутатор с использованием медных или оптоволоконных кабелей
• >Фирменная технология Ruckus Campus Fabric обеспечивает отказоустойчивую структуру сети, а также объединяет управление разными сериями коммутаторов
• >Возможность работы в режиме гибридного порта позволяет обрабатывать данные, передаваемые по стандартным сетевым протоколам и по OpenFlow

.03

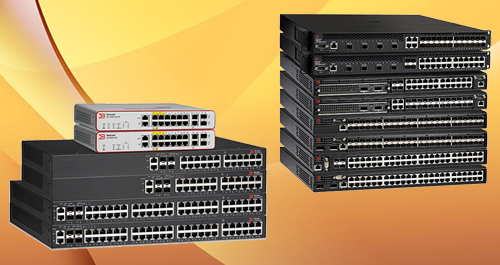

Серия ICX 6000

Семейство коммутаторов корпоративного класса ICX6000 обеспечивает достойный уровень производительности и надёжности, необходимый для удовлетворения растущих потребностей студенческого городка по привлекательной цене. Кроме того, коммутаторы этой серии могут легко масштабироваться, что позволит динамично и эффективно реагировать на потребности бизнес-среды

.04

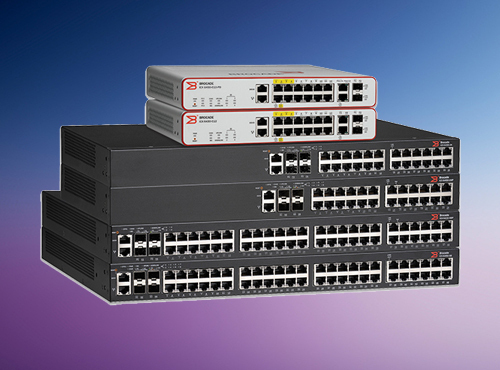

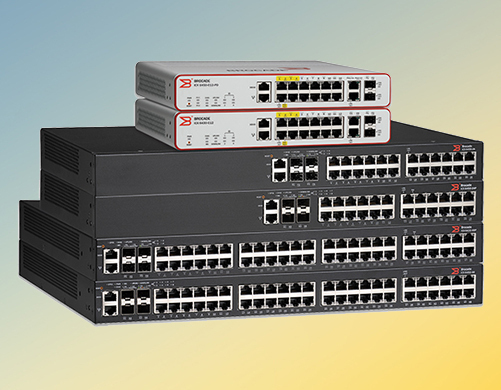

ICX 6430

В подсерию входит 5 коммутаторов на 12, 24 и 48 портов GE с максимальной коммутационной способностью в 104 Гбит/с. Устройства ICX6430 имеют поддержку технологии РоЕ, а также могут объединяться в стек до 4 единиц

Особенности серии:

• >Функционал корпоративного класса по доступной цене
• >Высокая доступность
• >Особая архитектура позволяет объединить сети управления и расширенного обслуживания

Таблица 1. Технические характеристики коммутаторов серии ICX6430

	ICX 6430-С12	ICX 6430-24	ICX 6430-24Р	ICX 6430-48	ICX 6430-48Р
	Сетевые порты	12хGE 1xSFP	24хGE		48хGE
Стекируемая пропускная способность, Гбит/с	—	16
Максимальное количество устройств стеке	—	4
Количество РоЕ портов (Class 3/PoE+)	4/2	—	24/12	—	24/12
Бюджет РоЕ, Вт	68	—	390	—	390
Коммутационная способность, Гбит/с	32	56		104
Таблица МАС-адресов	8000
VLANs	1024	4096

.05

ICX 6450

В подсерию входит 5 коммутаторов на 12, 24 и 48 портов GE с максимальной коммутационной способностью в 176 Гбит/с. Устройства ICX6450 имеют поддержку технологии РоЕ, и значительно большую пропускную способность в стеке из 4 единиц, которая составляет 160 Гбит/с

Особенности серии:

• >Функционал корпоративного класса по доступной цене
• >Высокая доступность
• >Особая архитектура позволяет объединить сети управления и расширенного обслуживания

Таблица 2. Технические характеристики коммутаторов серии ICX6450

	ICX 6450-С12-PD	ICX 6450-24	ICX 6450-24Р	ICX 6450-48	ICX 6450-48Р
	Сетевые порты	12хGE 1xSFP	24хGE		48хGE
Uplink порты	2xSFP	4xSFP+
Стекируемая пропускная способность, Гбит/с	—	160
Максимальное количество устройств стеке	—	8
Количество РоЕ портов (Class 3/PoE+)	4/2	—	24/12	—	48/24
Бюджет РоЕ, Вт	68	—	390	—	780
Коммутационная способность, Гбит/с	32	128		176
Таблица МАС-адресов	16000
VLANs	1024	4096

.06

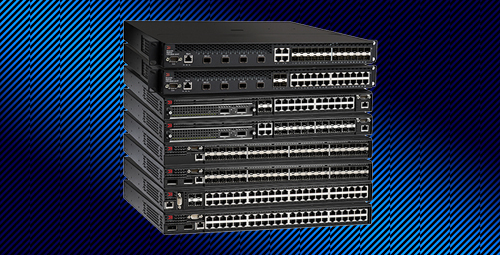

ICX 6610

В подсерию входит 5 коммутаторов на 12, 24 и 48 портов GE с максимальной коммутационной способностью в 576 Гбит/с. Устройства ICX6610 имеют поддержку технологии РоЕ, и значительно большую пропускную способность в стеке из 8 единиц, которая составляет 1280 Гбит/с

Особенности серии:

• >Функционал корпоративного класса по доступной цене
• >Стекируемая пропускная способность до 1 Тбит/с

Таблица 3. Технические характеристики коммутаторов серии ICX6610

	ICX 6610-24	ICX 6610-48	ICX 6610-24F	ICX 6610-24P	ICX 6610-48Р
	Сетевые порты	24хGE	48хGE	24хSFP	24хGE	48хGE
Uplink порты	4хQSFP на коммутатор
Стекируемая пропускная способность, Гбит/с	1280
Максимальное количество устройств стеке	8
Количество РоЕ портов (Class 3/PoE+)	—	—	—	24	48
Бюджет РоЕ, Вт	—	—	—	516	516
Коммутационная способность, Гбит/с	528	576	528	528	576
Таблица МАС-адресов	32000
VLANs	4096

.07

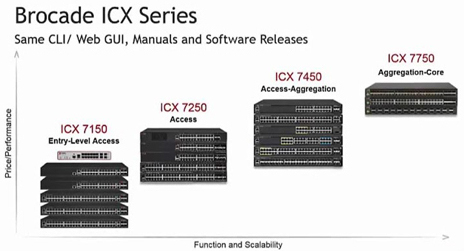

Серия ICX 7000

ICX 7000 — это семейство стекируемых коммутаторов корпоративного класса, оснащённых стандартными портами для стекирования. Кроме того, устройства этой серии поддерживают фирменную технологию Campus Fabric, которая объединяет несколько уровней сети в один логический коммутатор, а также упрощает развёртывание и управление сетью

.08

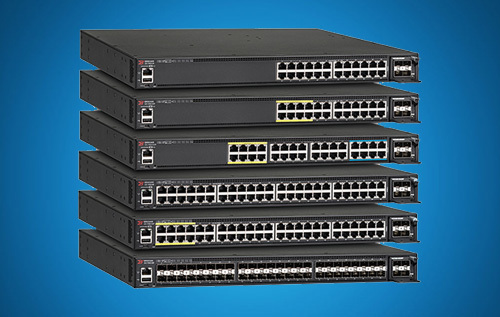

ICX 7150

Стекируемые коммутаторы ICX 7150 — это сочетание высокой производительности и функционала корпоративного уровня по невысокой цене. В состав серии входят устройства 3 типов: стандартные, мультигигабитные, а также компактные безвентиляторные коммутаторы

Особенности серии:

• >Объединение в стек до 12 устройств
• >Поддержка РоЕ+

Таблица 4. Технические характеристики коммутаторов серии ICX7150

	ICX 7150-24	ICX 7150-48	ICX 7150-С12Р	ICX 7150-24P	ICX 7150-48Р	ICX 7150-48РF	ICX 7150-48ZP
	Сетевые порты	24хGE	48хGE	12хGE	24хGE	48хGE	48хGE	32хGE
Uplink порты	2хGE 4хSFP+		2хGE 2хSFP+	2хGE 4хSFP+			8хSFP+
Стекируемая пропускная способность, Гбит/с	480		240	480
Максимальное количество устройств стеке	12
Количество РоЕ портов (Class 3/PoE+)	—	—	8/4	24/12	24/12	48/24	48/48 (с двумя БП)
Бюджет РоЕ, Вт	—	—	124	370		740	1480 (с двумя БП)
Пропускная способность, Гбит/с	132	180	68	132	180	180	304
Таблица МАС-адресов	16000
VLANs	4096

.09

ICX 7250

Стекируемые сетевые коммутаторы ICX7250 — это инновационные масштабируемые решения, ориентированные на малые и средние предприятия, филиалы компаний и студенческих городков

Особенности серии:

• >Объединение в стек до 12 устройств
• >Поддержка беспроводных точек доступа и IP-камер
• >Дистанция стекирования до 10 км

Таблица 5. Технические характеристики коммутаторов серии ICX7250

	ICX 7250-24G	ICX 7250-24	ICX 7250-48	ICX 7250-24P	ICX 7250-48Р
	Сетевые порты	24хGE 4хSFP	24хGE 8хSFP+	48хGE 8хSFP+	24хGE 8хSFP+	48хGE 8хSFP+
Стекируемые порты	До 4 SFP+ на коммутатор
Стекируемая пропускная способность, Гбит/с	—	480
Максимальное количество устройств стеке	12
Количество РоЕ портов (Class 3/PoE+)	—	—	—	24/12	48/24
Бюджет РоЕ, Вт	—	—	—	370	740
Пропускная способность, Гбит/с	128	208	256	208	256
Таблица МАС-адресов	16000
VLANs	4096

.10

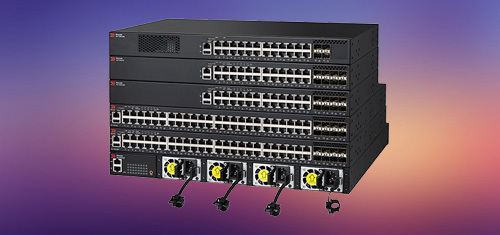

ICX 7450

Коммутаторы корпоративного уровня Ruckus ICX 7450, благодаря беспрецедентной плотности масштабирования, а также поддержке дополнительных модулей являются подходящим решением как для небольших компаний, так и для центров обработки данных. Кроме того, благодаря модульности ICX 7450, есть возможность разворачивать дополнительные сервисы, повышающие безопасность сети и данных

Особенности серии:

• >Модульная конструкция коммутаторов
• >Дистанция стекирования до 10 км
• >Безопасность IPSec VPN

Таблица 6. Технические характеристики коммутаторов серии ICX7450

	ICX 7450-24	ICX 7450-48	ICX 7450-24Р	ICX 7450-32ZP	ICX 7450-48Р	ICX 7450-48F
	Сетевые порты	24xGE	48xGE	24xGE	24xGE 8x2,5GE	48xGE	48xSFP
Стекируемые порты	До 4xSFP или 2хQSFP+ на коммутатор
Слоты под модули	6
Стекируемая пропускная способность, Гбит/с	960
Максимальное количество устройств стеке	12
Количество РоЕ портов (Class 3/PoE+)	—	—	24	32	38	—
Бюджет РоЕ (АС/DC), Вт	—	—	1500/516	1500/516	1500/516	—
Пропускная способность, Гбит/с	288	336	228	328	336	336
Таблица МАС-адресов	32000
VLANs	4096

.11

ICX 7650

Серия мультигигабитных коммутаторов ICX 7650 — это инновационное решение для современного мира, где царят беспроводные технологии. Устройства этой серии имеют поддержку высокую доступность и масштабируемость, что в купе с поддержкой технологии РоЕ 802.3bt, делает их идеальной основой для развёртывания беспроводных сетей следующего поколения

Особенности серии:

• >Два блока питания для резервирования по мощности
• >Автоматический переход на резервный контролер
• >Возможность горячей замены устройств стеке
• >Порты QSFP и QSFP28 обеспечивают максимальную производительность

Таблица 7. Технические характеристики коммутаторов серии ICX7650

	ICX 7650-48Р	ICX 7650-48ZP	ICX 7650-48F
	Сетевые порты	48хGE	24хGE 24хMGE	24хSFP 24хSFP+
Стекируемые порты	До 4xQSFP или 2хQSFP28 на коммутатор
Слоты под модули	4
Стекируемая пропускная способность, Тбит/с	2,4
Максимальное количество устройств стеке	12
Количество РоЕ портов (РоЕ/PoE+)	40	40	—
Количество РоЕ портов (802.3bt)	8	24	—
Бюджет РоЕ, Вт	1500		—
Пропускная способность	696 Гбит/с	1,128 Тбит/с
Таблица МАС-адресов	80000
VLANs	4096

.12

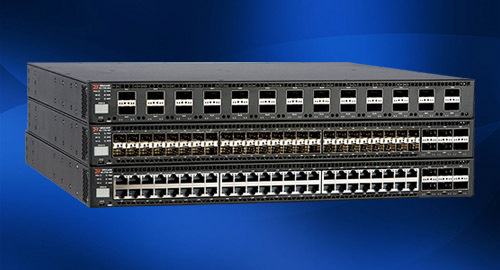

ICX 7750

Ruckus ICX 7750 — это наиболее производительная линейка коммутаторов в серии, идеально подходящая для современных клиентов, которым необходима устойчивая сеть с высокой пропускной способностью. Коммутаторы серии ICX 7750 обладают выдающейся производительностью, имеют высокую плотность портов, а также обеспечивают повышенный уровень надёжности и безопасности

Особенности серии:

• >Два вида развёртывания: агрегатное или основное
• >Высокая пропускная способность до 2,56 Тбит/с

Таблица 8. Технические характеристики коммутаторов серии ICX7750

	ICX 7750-26Q	ICX 7750-48F	ICX 7750-48C
	Сетевые порты	26xQSFP	48xSFP+ 6xQSFP	48хMGE 6xQSFP
Стекируемые порты	До 12xQSFP на коммутатор
Слоты под модули	1
Стекируемая пропускная способность, Тбит/с	5,76
Максимальное количество устройств стеке	12
Пропускная способность, Тбит/с	2,56	1,92
Таблица МАС-адресов	96000
VLANs	4096

.13

Заключение

Новые коммутаторы Ruckus серии ICX сочетают в себе высокую производительность в купе с современной аппаратной частью, что делает их сбалансированным решением для сети любого размера. Если у вас возникли трудности с подбором оборудования для вашего проекта, обращайтесь к специалистам ВТК-Связь, которые помогут выбрать идеальный для вас вариант коммутатора и предложат наилучшие условия для приобретения
