Введение

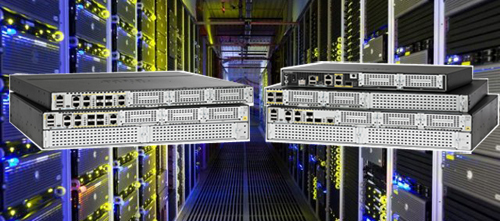

Модульная конструкция универсальных маршрутизаторов Cisco ISR4000 позволяет дополнительно устанавливать специальные интерфейсные модули которые позволяют добавлять к функционалу устройства необходимые возможности.
Типы интерфейсных модулей Cisco ISR4000

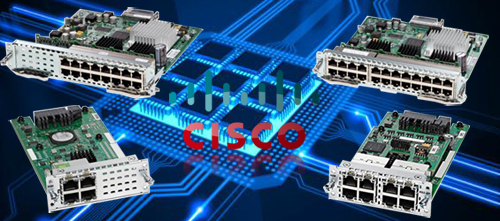

Модули расширения LAN
Модули расширения LAN предназначены для увеличения количества LAN-портов коммутатора, необходимых для подключения к глобальной сети Интернет. Предлагаются модули на 16, 24 и 48 портов. Выпускаются для двух типов слотов: SM-X и NIM.

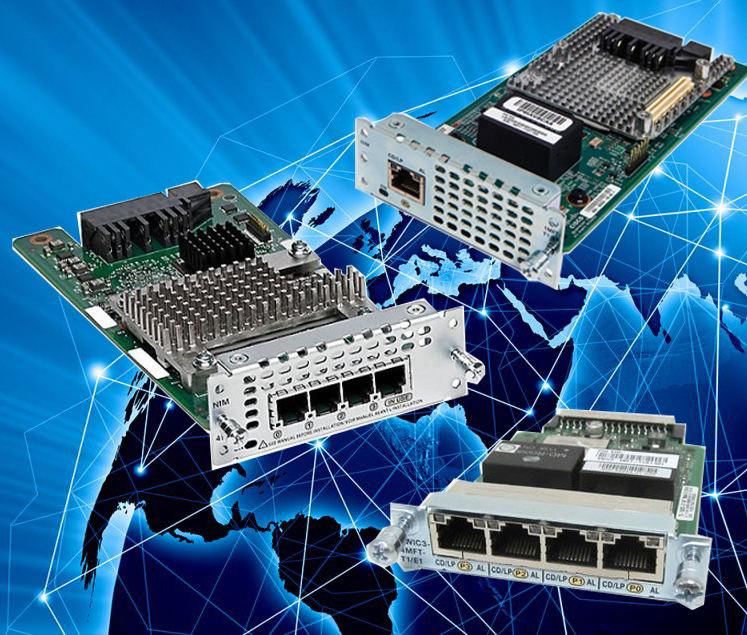

Модули голосовых карт
Модули голосовых карт выпускаются для слотов NIM и PVDM, и предназачены для предоставления услуг VoIP-телефонии на базе маршрутизатора ISR4000. В семейство Cisco ISR4000 входят голосовые модули четырёх типов:

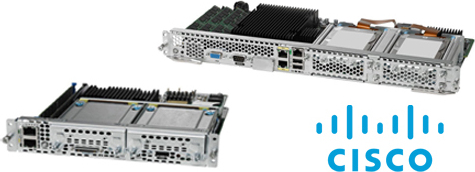

Модули для UCS E-серии
Дополнительные серверные модули предназначены для увеличения вычислительной мощности маршрутизаторов. Модули выпускаются для двух типов слотов: SM-X и NIM.
"Приобрести модули расширения для Cisco ISR4000 Вы можете в магазине по адресу VTKT.ru."

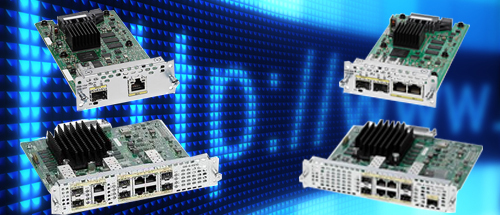

Модули WAN
Модули расширения WAN Предназначены для увеличения количества WAN-портов коммутатора, предназначенных для подключения к глобальной компьютерной сети Internet. Предлагается два варианта модулей под слот SM-X и один вариант под слот NIM.

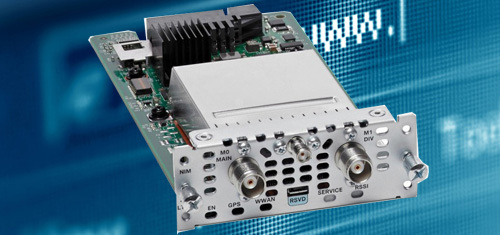

Модули 4G/LTE
Модули расширения 4G/LTE предназначены для первичного подключения, либо для резервирования каналов связи, а также снижают затраты на развёртывание проводных каналов связи. Выпускается два варианта модулей под слот NIM, а также один вариант для маршрутизатора Cisco ISR G2.

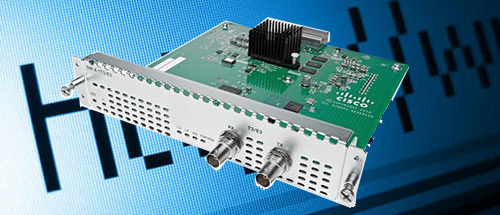

Модули WAN T3/E3
Модули расширения WAN T3/E3 предназначены для высокоскоростного доступа к сетям Т3 и Е3, что позволяет устанавливать один модуль вместо нескольких, для каждой сети. Модули выпускаются только под слоты SM-X.

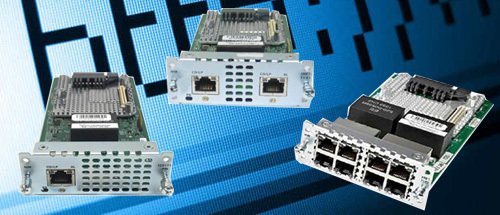

Модули WAN T1/E1
Модули расширения WAN T1/E1 предназначены для высокоскоростного доступа к сетям Т1 и Е1, что позволяет устанавливать один модуль вместо нескольких, для каждой сети. Модули выпускаются только под слоты NIM.

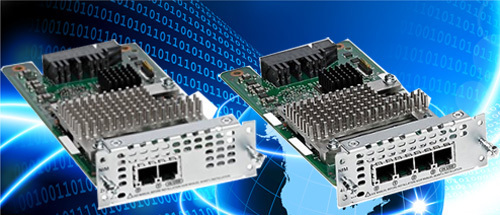

Модули WAN ISDN BRI
Модули расширения WAN ISDN BRI предназначены для предоставления услуг многоканальной телефонии с высоким качеством голоса и дополнительными услугами. Модули выпускаются на 2 и 4 порта под слот NIM.

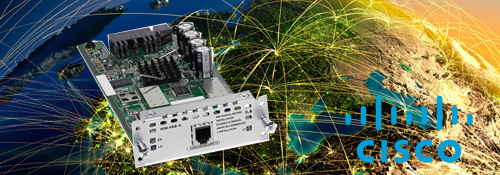

Модули WAN xDSL
Модули расширения WAN xDSL предназначены для подключения к городским телефонным линиям. Выпускается только под слот NIM.

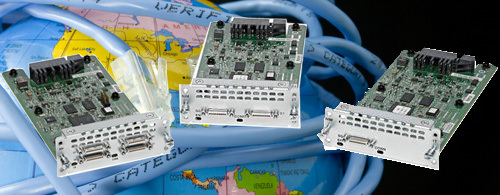

Модули WAN Serial
Модули расширения WAN Serial предназначены для увеличения количества последовательных портов. Выпускается два типа модулей с синхронными и асинхронными портами под слот NIM.
Характеристики
Технические характеристики
Сравнительная таблица модулей расширения Cisco ISR4000.
Категория |
Тип слота |
Описание |
Артикулы |
---|---|---|---|
LAN модули |
SM-X |
Модули с портами GE и поддержкой РоЕ+. 16, 24 и 48 портов |
SM-X-ES3-16-P (16 портов) |
SM-X-ES3-24-P (24 порта) |
|||
SM-X-ES3D-48-P (48 портов) |
|||
NIM |
Модули с портами GE. Один модуль с поддержкой РоЕ+. 4 и 8 портов |
NIM-ES2-4 (4 порта) |
|
NIM-ES2-4 (8 портов) |
|||
NIM-ES2-8-Р |
|||
UCS Е-серии |
SM-X |
Модули Blade-серверов с процессорами на 2, 4, 6 и 8 ядер |
UCS-EN120S M2 (2 ядра) |
UCS-E140S M2 (4 ядра) |
|||
UCS-E160D M2 (6 ядер) |
|||
UCS-E180D M2 (8 ядер) |
|||
NIM |
Многоцелевой Blade-сервер с процессором на 4 ядра |
NCE – UCS-EN140N |
|
Модули голосовых сервисов |
NIM |
Цифровые голосовые модули T1/E1 на 1, 2, 4 и 8 портов |
NIM-1MFT-T1/E1 (1 порт) |
NIM-2MFT-T1/E1 (2 порта) |
|||
NIM-4MFT-T1/E1 (4 порта) |
|||
NIM-8MFT-T1/E1 (8 портов) |
|||
NIM |
Аналоговые голосовые модули FXS/FXO на 2 и 4 порта. Также, 4FXS+2FXO combo NIM. |
NIM-2FXO (2 порта FXO) |
|
NIM-4FXO (4 порта FXO) |
|||
NIM-2FXS (2 порта FXS) |
|||
NIM-4FXS (4 порта FXS) |
|||
NIM-2FXS/4FXO |
|||
NIM |
E/M и BRI карты |
NIM-4E/M (4 порта) |
|
NIM-2BRI-NT/TE (2 порта) |
|||
NIM-4BRI-NT/TE (4 порта) |
|||
PVDM |
PVDM4: 32, 64, 128 и 256 каналов |
PVDM4-32 (32 канала) |
|
PVDM4-64 (64 канала) |
|||
PVDM4-128 (128 каналов) |
|||
PVDM4-256 (256 каналов) |
|||
WAN Ethernet модули |
SM-X |
1GE: 4 порта или 1 порт 10GE |
SM-X-4X1G-1X10G |
SM-X |
1GE: 6 портов |
SM-X-6X1G |
NIM |
1GE: 1 и 2 порта |
NIM-1GE-CU-SFP (1 порт) |
NIM-2GE-CU-SFP (2 порта) |
|||
WAN 4G/LTE модули |
NIM |
США, Канада, Европа, Австралия |
NIM-4G-LTE-GA |
WAN T3/E3 модули |
SM-X |
T3/E3: 1 порт |
SM-X-1T3/E3 |
WAN T1/E1модули |
NIM |
T1/E1: 1 и 2 порта |
NIM-1CE1T1-PRI (1 порт) |
NIM-2CE1T1-PRI (2 порта) |
|||
NIM |
T1/E1: 8 портов |
NIM-8CE1T1-PR (8 портов) |
|
WAN ISDN BRI модули |
NIM |
ISDN BRI для данных: 2 и 4 порта |
NIM-2BRI-NT/TE (2 порта) |
NIM-4BRI-NT/TE (4 порта) |
|||
WAN xDSL модули |
NIM |
Многорежимный VDSL2 / ADSL Annex A, B и M |
NIM-VAB-A (NIM Annex A) |
NIM-VA-B (NIM Annex В) |
|||
NIM-VAB-M (NIM Annex М) |
|||
WAN Serial |
NIM |
Синхронные последовательные порты: 1, 2 и 4 порта |
NIM-1T (1 порт) |
NIM-2T (2 порта) |
|||
NIM-4T (4 порта) |
|||
NIM |
Асинхронные последовательные порты: 16 и 24 порта |
NIM-16A (16 портов) |
|
NIM-24A (24 порта) |
