Трансиверы Cisco Small Form

Трансиверы
Cisco
Small Form

Cisco SFP трансиверы представляют широкий ряд профессиональных устройств, предназначенных для работы в сетях с волоконно-оптической средой передач, или организации Uplink каналов к вышестоящему сетевому оборудованию.

.01

Предназначение Cisco SFP

Cisco SFP трансиверы с возможностью горячей замены предназначены для подключения к слотам или портам Gigabit Ethernet коммутаторов и маршрутизаторов, соединяя их с оптоволоконной сетью. Модельный ряд этих модулей представлен устройствами как с оптическим, так и с медным типом соединения. Cisco SFP обычно потребляют до 1 Вт на каждый SFP-порт, за исключением компактных SFP (GLC-2BX-D), которые потребляют при работе до 1,5 Вт.

.02

Стандарты устройств
Cisco Small Form

Существуют такие возможные стандарты для этих устройств:

1000BASE-T;

1000BASE-SX;

1000BASE-LX;

1000BASE-LH;

1000BASE-EX;

1000BASE-ZX;

1000BASE-BX10-D/U.

Ниже рассмотрены особенности каждого из этих стандартов.

.03

Устройства

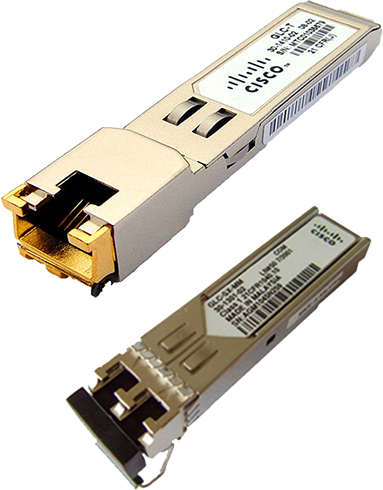

1000BASE-T SFP и 1000BASE-SX SFP

1000BASE-T SFP для медных проводов

Модули стандарта 1000BASE-T SFP работают со стандартной неэкранированной витой медной парой кабеля категории 5 длиной до 100 м. Этот тип Cisco SFP поддерживает автоматическую настройку 10/100/1000 и функцию Auto MDI/MDIX.

1000BASE-SX SFP для многомодового оптического волокна

Модули 1000BASE-SX SFP, совместимые со стандартом 1000BASE-SX IEEE 802.3z, работают на 50 мкм многомодовом оптическом кабеле (в том числе, оптимизированном для лазерной накачки) длиной до 550 м и на 62,5 мкм многомодовом волокне класса FDDI длиной до 220 м.

.04

Модули

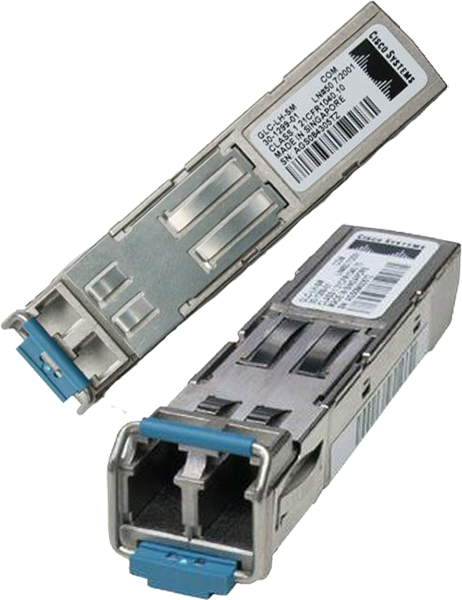

1000BASE-LX SFP и 1000BASE-LH SFP

1000BASE-LX SFP для одномодовых и многомодовых волокон

Устройства 1000BASE-LX SFP, поддерживающие стандарт IEEE 802.3z 1000BASE-LX, работают на стандартных одномодовых волоконно-оптических кабелях на расстояниях до 10 км и на любых многомодовых кабелях на расстояниях до 550м.

1000BASE-LH SFP для одномодовых волокон

Модули 1000BASE-LH SFP, поддерживающие стандарт IEEE 802.3z 1000BASE-LX, работают на стандартных одномодовых волоконно-оптических кабелях на расстояниях до 100 км.

" Приобрести новые модели Cisco SFP Вы можете на VTKT.ru. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если заинтересовавший Вас трансивер Cisco SFP в данный момент не размещен на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность его приобретения под заказ."

.05

Трансиверы

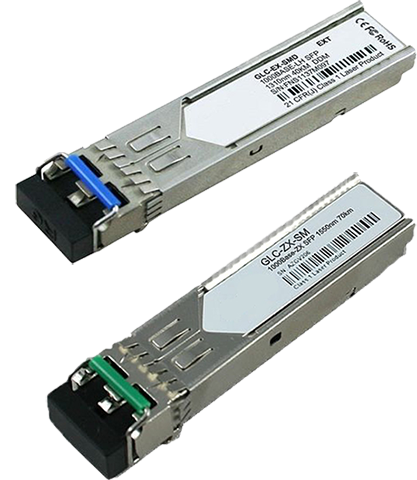

1000BASE-EX SFP и 1000BASE-ZX SFP

1000BASE-EX SFP для длинных одномодовых волокон

Устройства 1000BASE-EX SFP работают на стандартных одномодовых волоконно-оптических кабелях на расстояниях до 40 км в длину.

1000BASE-ZX SFP для длинных одномодовых волокон

Модели 1000BASE-ZX SFP работают на стандартных одномодовых волоконно-оптических кабелях на расстояниях до 70 км в длину. Модуль Cisco SFP этого типа обеспечивает запас по уровню сигнала в оптической линии 21 дБ.

.06

Устройства

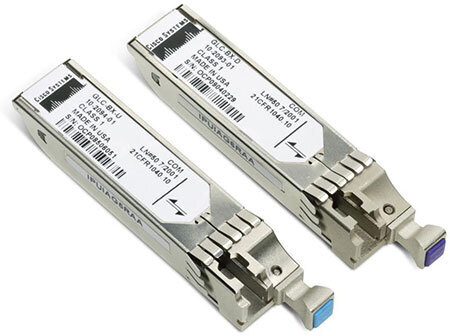

1000BASE-BX10-D SFP и 1000BASE-BX10-U SFP

1000BASE-BX10-D SFP для одномодовых оптоволоконных кабелей

1000BASE-BX10-U SFP для одномодовых оптоволоконных кабелей

Cisco SFP 1000BASE-BX-D и 1000BASE-BX-U, совместимые со стандартами IEEE 802.3ah 1000BASE-BX10-D и 1000BASE-BX10-U, работают на одной жиле стандартного SMF. Устройство стандарта 1000BASE-BX10-D всегда подключается к устройству 1000BASE-BX10-U, используя одну жилу стандартного SMF и обеспечивая дальность передачи до 10 км. Кроме того, эти трансиверы поддерживают функцию цифрового оптического контроля (DOM) в соответствии с SFF-8472 MSA.

.07

Модули

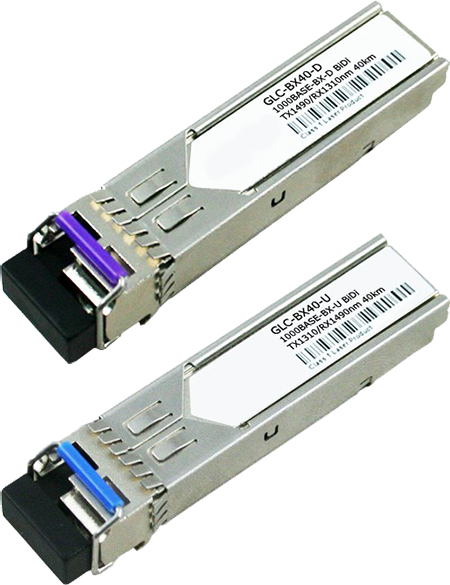

1000BASE-BX40-D и 1000BASE-BX40-U

1000BASE-BX40-D для одномодовых оптоволоконных кабелей

1000BASE-BX40-U для одномодовых оптоволоконных кабелей

Cisco SFP GLC-BX40-DI, GLC-BX40-DA-I и GLC-BX40-U-I работают на одном волокне стандартного SMF.

Устройства типа GLC-BX40-DI или GLC-BX40-DA-I подключаются к устройству с интерфейсом GLC-BX40-U-I, работая на одной жиле стандартного SMF с дальностью передачи до 40 км. Эта связь достигается путем разделения длины волны передачи двух устройств. Cisco SFP трансиверы с интерфейсами GLC-BX40-DI, GLC-BX40-DA-I и GLC-BX40-U-I поддерживают функцию цифрового оптического контроля (DOM) в соответствии с SFF-8472 MSA.

.08

Трансиверы

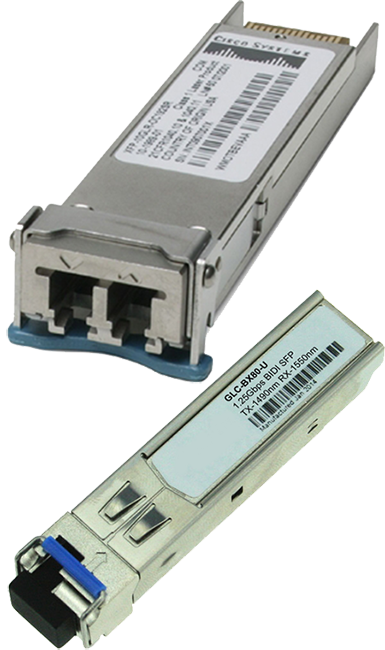

1000BASE-BX80-DI и 1000BASE-BX80-U

1000BASE-BX80-DI для одномодовых оптоволоконных кабелей

1000BASE-BX80-U для одномодовых оптоволоконных кабелей

Cisco SFP GLC-BX80-DI и GLC-BX80-U работают на одной жиле стандартного SMF. Устройство GLC-BX80-DI всегда соединяется с устройством с интерфейсом GLC-BX80-U с одним волокном стандартного SMF с операционной передачей в диапазоне до 80 км. Эта связь достигается путем разделением длин волн, на которых передается сигнал, от двух устройств. Модули с интерфейсами GLC-BX80-DI и GLC-BX80-U поддерживают функцию цифрового оптического контроля (DOM) в соответствии с SFF-8472 MSA.

.09

Устройство

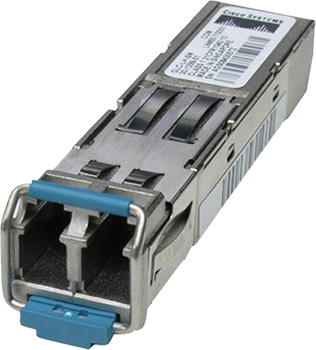

100/1000BASE-LX SFP

100/1000BASE-LX SFP для длинных одномодовых оптоволоконных кабелей

Этот тип SFP-модулей взаимодействует со стандартами IEEE 100BASE-LX и 1000BASE-LX/LH и поддерживает функцию цифрового оптического мониторинга (DOM) в соответствии с SFF-8472 MSA.

.10

Стандарты и работа
SFP модулей

Работа SFP модулей со стандартами 100M

GLC-GE-DR-LX SFP предназначен для работы с другими 100Mбитными Cisco SFP трансиверами, основанными на стандарте 100BASE-LX10. Для подключения двухскоростного SFP Tx необходим аттенюатор в 5 Дб.

Работа SFP модулей со стандартами 1G

GLC-GE-DR-LX SFP предназначен для работы с другими 1G интерфейсами Cisco SFP, основанными на стандарте 1000BASE-LX/LH.

.11

Кабели, разъемы и размеры

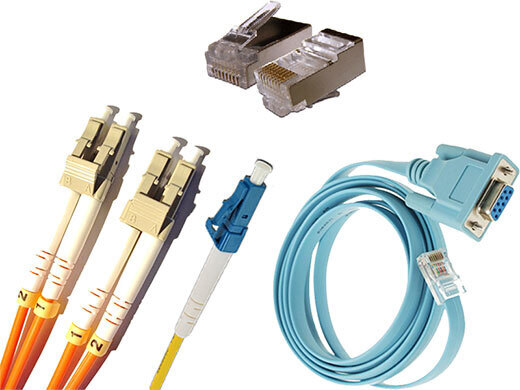

Кабели и разъемы

Эти модули снабжены следующими разъемами:

>Двойной разъем LC/PC (1000BASE-SX, 1000BASE-LX/LH, 1000BASE-EX и 1000BASE-ZX).
>Одноместный разъем LC/PC (1000BASE-BX-D и 1000BASE-BX-U).
>Разъем RJ-45 (1000BASE-T).

Размеры

Размеры (В х Ш х Г): 8,5 х 13,4 х 56,5 мм. Cisco SFP трансиверы, как правило, весят 75 граммов или меньше.

.12

Условия окружающей среды и требования к питанию

Диапазон рабочих температур:

Коммерческий диапазон температур (COM): от 0° C до 70° C.

Расширенный диапазон температур (EXT): от -5° C до 85° C.

Промышленный диапазон температур (IND): от -40° C до 85° C.

Температура хранения: от -40° C до 85° C.

.13

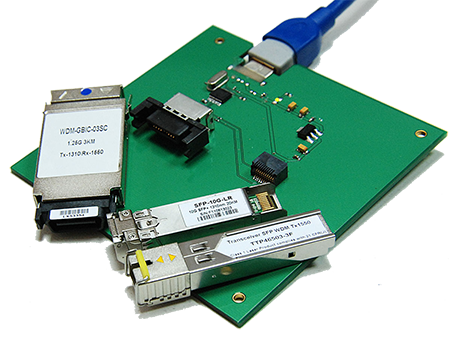

Cisco 10GBASE SFP+

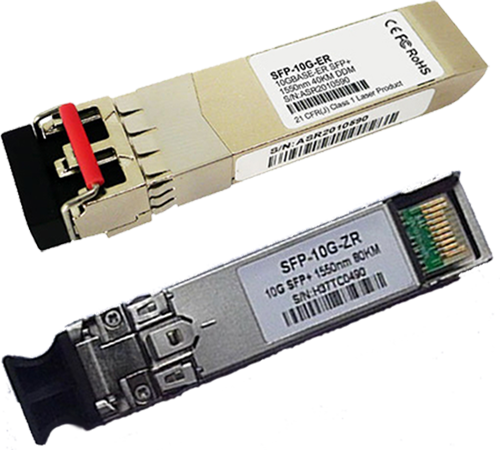

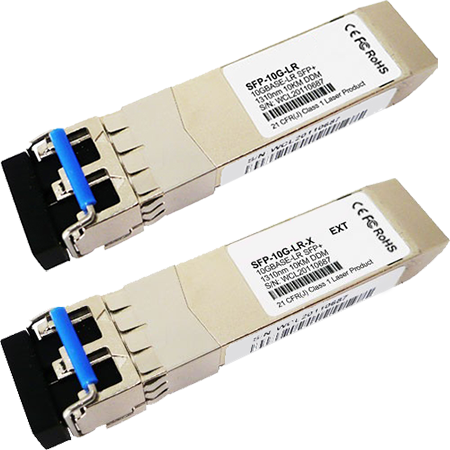

Позднее был разработан отдельный тип Cisco SFP модулей – это модули Cisco 10GBASE SFP+, обладающие возможностью горячей замены и обеспечивающие высокоскоростное соединение 10 Gigabit Ethernet. Ниже приведены описания стандартов этих трансиверов.

Существуют такие возможные стандарты для этих устройств:

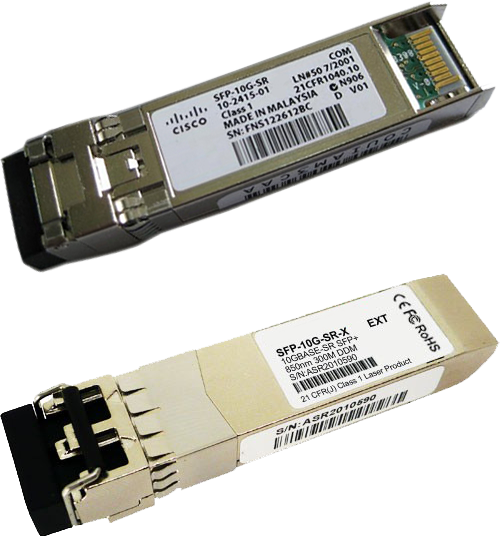

SFP-10G-SR;

SFP-10G-SR-X;

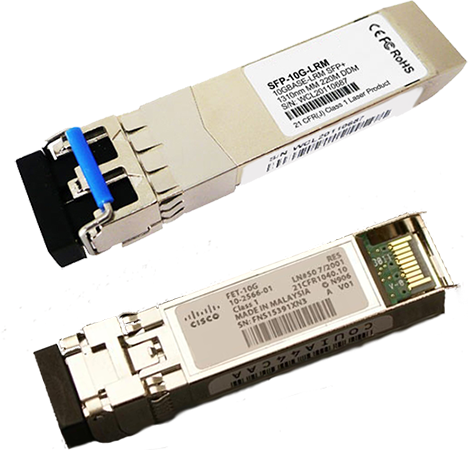

SFP-10G-LRM;

FET-10G;

SFP-10G-LR;

SFP-10G-LR-X;

SFP-10G-ER;

SFP-10G-ZR;

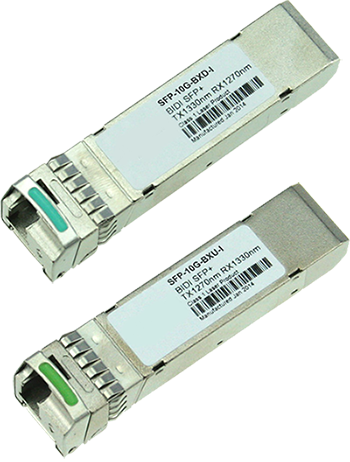

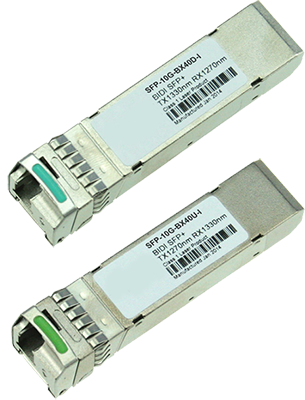

SFP-10G-BXD-I/SFP-10G-BXU-I.

Далее рассмотрены особенности каждого из этих стандартов модулей.

.22

Преимущества

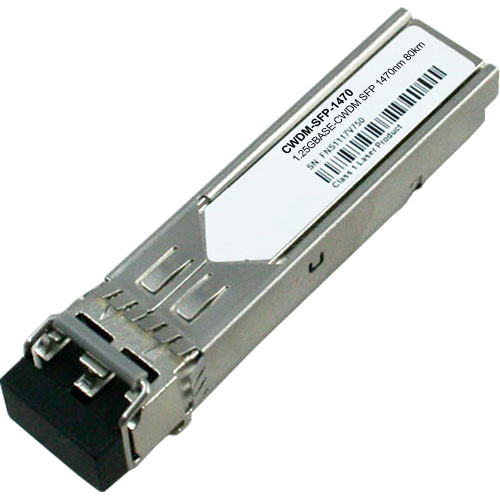

Cisco SFP CWDM

К основным особенностям и преимуществам этих устройств можно отнести:

Масштабируемость.

Решение Cisco CWDM GBIC/SFP помогает обеспечить транспортировку до восьми каналов (Gigabit Ethernet или Fibre Channel) по одномодовым волоконным жилам.

Простота развертывания и гибкость в применении.

CWDM GBIC и CWDM SFP совместимы со всеми GBIC и SFP портами, поддерживающими стандарт IEEE 802.3z. Cisco CWDM OADM являются пассивными устройствами и не требуют управления и не нуждаются в настройке. Кроме того, решение Cisco CWDM GBIC/SFP допускает различные сетевые конфигурации: от многоканальных прямых соединений до конфигурации с хабом и топологией двойного кольца.

Высокая доступность.

Этот тип Cisco SFP использует многоканальную архитектуру и собственную защиту кольцевых архитектур. Такое решение помогает обеспечить:

Использование механизмов избыточности и отказоустойчивости Layer 2 и Layer 3 на концах каналов (Cisco CWDM GBIC/SFP) для создания высокодоступных соединений.

Использование конфигураций с двухпутевыми соединениями в кольцевой архитектуре для защиты от обрывов волокна.

Защита инвестиций.

Устройства Cisco SFP такого типа предоставляют оптимальные условия для повышения пропускной способности уже существующей оптической инфраструктуры Gigabit Ethernet без добавления новых волоконных нитей. Эти приспособления могут быть использованы вместе с другими Cisco GBIC0 и SFP-устройствами на одной и той же платформе.
