Промышленные коммутаторы Cisco Industrial Ethernet 3000 Switches

Промышленные коммутаторы
Cisco Industrial Ethernet 3000 Switches

.01

Продукция Cisco

Продукция и решения компании Cisco известны IT специалистам во всём мире. Присутствие во всех нишах сетевого оборудования и стабильное качество вывело компанию в лидеры индустрии. Основные усилия компании сфокусированы на направлении BtoB, т.е. бизнес для бизнеса. Это значит, что оборудование и услуги ориентированы на потребности других компаний, обеспечение их бизнес-процессов и коммуникаций. Одним из таких продуктов является линейка Cisco IE3000.

.02

Назначение

Серия промышленных коммутаторов Cisco IE3000 представляет собой специализированные устройства, разработанные под требования различных производств, транспортных систем, энергетических и коммунальных предприятий. Данные коммутаторы сертифицированы для установки в условиях сильных электромагнитных излучений, высоких\низких температур, большой влажности, вибрационных нагрузок, а так же нестабильного напряжения сети питания.

.03

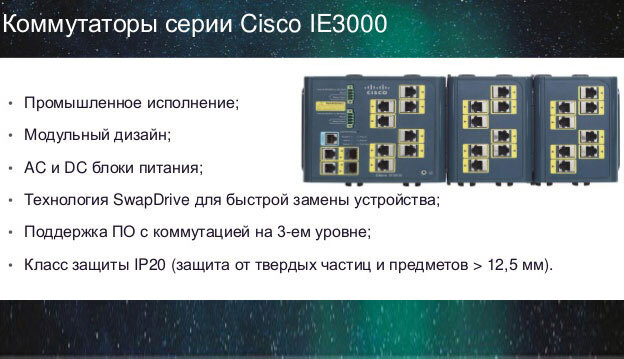

Особенности

Промышленные сети накладывают определённые требования и ограничения на оборудование, входящее в их структуру. Например, высокопроизводительные приложения требуют высокой пропускной способности, отсутствия критических задержек и стабильной связи. Это достигается применением автоматизации управления трафиком, фильтрации и отслеживания параметров QoS. Настройкой правил безопасности и разграничения на логические уровни офисных и промышленных сетей, когда изолированные зоны управляются независимо. Все данные требования обеспечивают рассматриваемые коммутаторы.

К основным особенностям линейки можно отнести:

>промышленный дизайн, соответствие строгим требованиям и стандартам;
>удобное развёртывание, управление и модернизация;
>безопасность на основе общепринятых стандартов;
>интеграция основных сетей компаний с автоматизированными сетями производств.

.04

Возможности

Коммутаторы данной серии поддерживают шаблоны быстрой настройки, которые призваны упростить интеграцию оборудования для промышленных приложений. Это значительно облегчает установку и настройку на местах, у заказчика. Только авторизированные пользователи могут получить доступ к сети и информационным ресурсам. Этому способствуют многоуровневая парольная защита, ACL списки доступа, отраслевые протоколы аутентификации и встроенные средства сетевого доступа.

Также поддерживается привязка к временным меткам согласно протокола IEEE 1588, что позволяет собирать данные и анализировать причины отказов. SwapDrive – одна из возможностей, позволяющая персоналу без глубоких технических знаний заменять данные устройства без смены программных конфигураций.

Данная серия поддерживает следующие возможности:

>поддержка конфигурируемых медных и оптических портов;
>конвекционное охлаждение;
>монтаж в шкаф 19' или на DIN рейку;
>поддерживают технологию Power over Ethernet (PoE) до 15.4 Вт на порт;
>поддерживают технологию Power over Ethernet Plus (PoE +) до 30Вт на порт;

>Cisco Device Manager обеспечивает настройку через WEB интерфейс;
>простое добавление модулей памяти без реконфигурации настроек;
>Cisco IOS обеспечивает высокую доступность и надёжность в работе;
>поддержка Resilient Ethernet Protocol (REP) для отказоустойчивости соединений;
>поддержка протоколов маршрутизации 3 уровня для интеграции с IT сетями (IP Service лицензирование).

" Приобрести промышленные коммутаторы Cisco Industrial Ethernet 3000 Switches Вы можете на VTKT.ru. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если заинтересовавший Вас промышленный коммутатор Cisco Industrial Ethernet 3000 Switches в данный момент не размещен на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность его приобретения под заказ."

.05

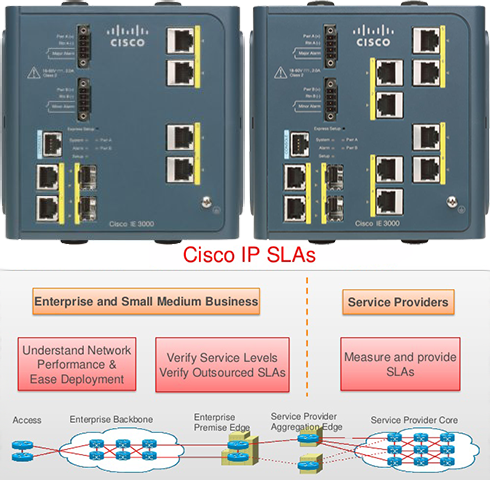

Модельный ряд коммутаторов

В модельный ряд включены коммутаторы с различным количеством портов, типом программного обеспечения IOS, а также модули расширения. Устройства могут быть подключены друг к другу для получения необходимых наборов портов и характеристик.

Коммутаторы представлены четырьмя моделями:

Cisco IE-3000-4TC

Cisco IE-3000-8TC

Cisco IE-3000-4TC-E

Cisco IE-3000-8TC-E

Это 4-х и 8-ми портовые модели. Первые две позиции прошиты образом IOS LAN Base (Layer2). Литера –E в конце обозначает образ IOS IP Service (Layer3). Коммутаторы оснащены 4 либо 8 портами доступа FE RJ-45 (FE – Fast Ethernet), двумя комбинированными аплинк портами GE RJ-45\SFP (GE - Gigabit Ethernet). Поддерживают до двух модулей расширения в различных комбинациях (см. ниже). Питаются от постоянного напряжения в пределах 18-60В.

.06

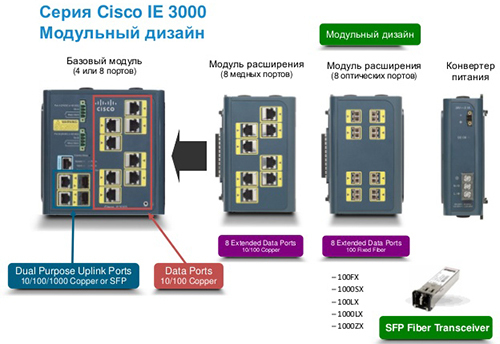

Дополнительные модули серии Cisco IE3000

Модули расширения представлены следующими типами:

>модули дополнительных портов RJ-45 или SFP;
>модули питания, для адаптации коммутаторов под различные напряжения питания;
>модули с портами PoE либо PoE+, которым требуется внешний источник питания;
>модули внешних источников питания.

Все данные модули предназначены для монтирования на DIN-рейку.

Рассмотрим их подробнее.

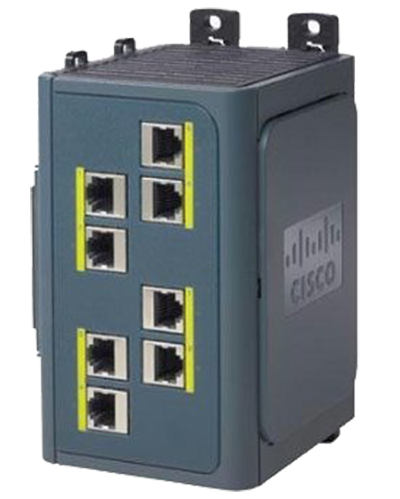

Cisco IEM-3000-8TM - модуль расширения на 8 портов FE RJ-45

.07

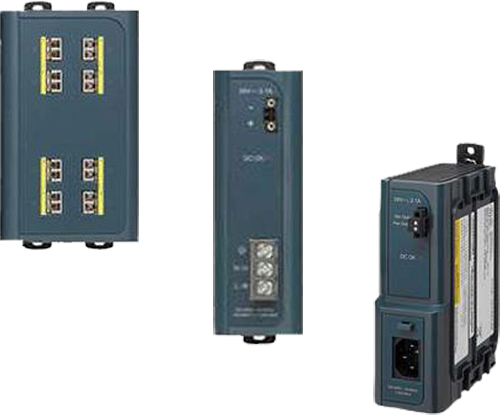

Cisco IEM-3000-8FM,
Cisco PWR-IE50W-AC и Cisco PWR-IE50W-AC-IEC

Cisco IEM-3000-8FM - модуль расширения на 8 портов 100 FX.

Cisco PWR-IE50W-AC - модуль питания, поддерживающий входное напряжение AC 100-240V/1.25A или DC 125-250V/1A. Выходное DC 24V/2.1A. Совместим с модулем PWR-IE3000-AC.

Cisco PWR-IE50W-AC-IEC - модуль питания, поддерживающий входное напряжение AC 100-240V/1.25A. Выходное DC 24V/2.1A.

.08

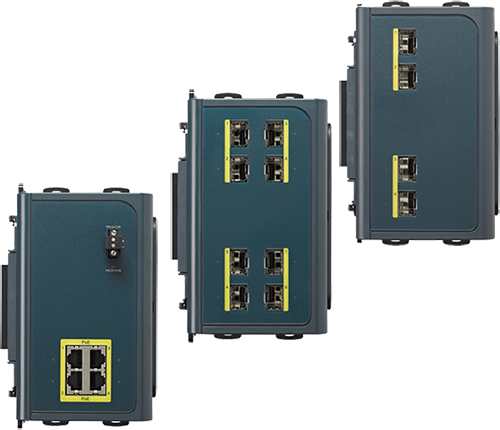

Cisco IEM-3000-4SM
Cisco IEM-3000-8SM и
Cisco IEM-3000-4PC

Cisco IEM-3000-4SM - модуль расширения с 4 SFP портами FE.

Cisco IEM-3000-8SM - модуль расширения с 8 SFP портами FE.

Cisco IEM-3000-4PC - модуль расширения с 4 портами FE RJ-45, поддерживающими PoE или PoE+.

Нуждаются в дополнительном внешнем источнике питания (44-57 VDC для PoE/ 50-57 VDC для PoE+).

.09

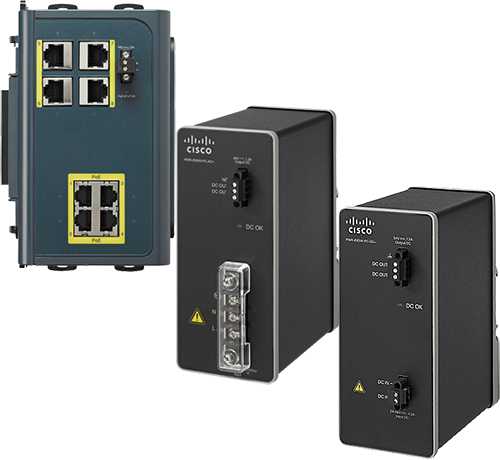

Cisco IEM-3000-4PC-4TC
Cisco PWR-IE65W-PC-AC и Cisco PWR-IE65W-PC-DC

Cisco IEM-3000-4PC-4TC - модуль расширения с 4 портами FE RJ-45, поддерживающими PoE или PoE+.
Нуждаются в дополнительном внешнем источнике питания (44-57 VDC для PoE/ 50-57 VDC для PoE+). А так же 4 портами FE RJ-45 без поддержки PoE.

Cisco PWR-IE65W-PC-AC - Модуль питания AC-DC для PoE решения, вход AC 100-240V / 1.4A, 50-60 Гц или вход DC 125-250V/1A. Выход 54VDC/1.2 A.

Cisco PWR-IE65W-PC-DC - Модуль питания DC-DC для PoE решения, вход DC 18-60 V / 4.3 A, DC выход 54V / 1,2 A.

.10

SFP трансиверы для серии Cisco IE3000

Данные коммутаторы поддерживают весь модельный ряд трансиверов Cisco. Это варианты для использования в широких температурных пределах, FE или GE. И для использования в нормальных условиях, так же FE или GE.

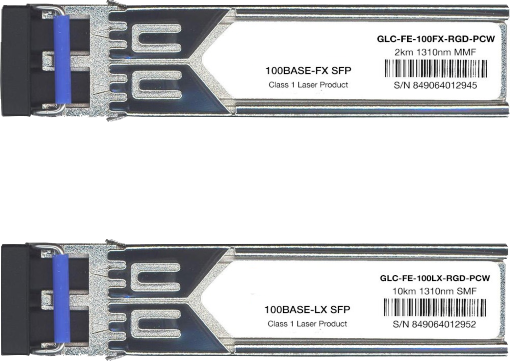

Промышленные модули, FE:

>GLC-FE-100FX-RGD 100BASE-FX, 2km/MMF
>GLC-FE-100LX-RGD 100BASE-LX, 10km/SMF

.11

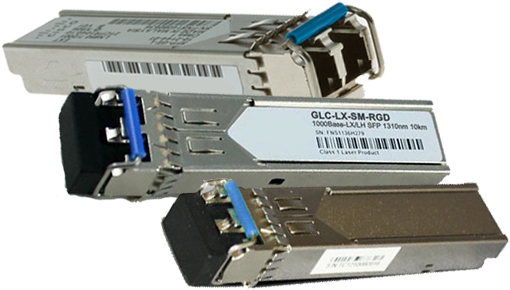

Промышленные модули GE

Промышленные модули, GE:

>GLC-SX-MM-RGD 1000BASE-T, 220-550m/MMF
>GLC-LX-SM-RGD 1000BASE-LX/LH 550m/MMF, 10km/SMF
>GLC-ZX-SM-RGD 10000BASE-ZX 70-100km/SMF

.12

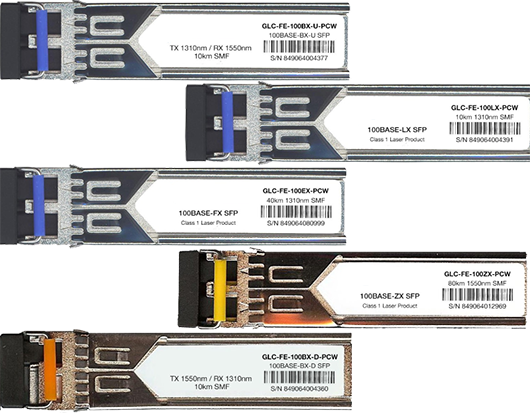

Коммерческие модули FE

Коммерческие модули, FE:

>GLC-FE-100FX 100BASE-FX, 2km/MMF
>GLC-FE-100LX 100BASE-LX, 10km/SMF
>GLC-FE-100EX 100BASE, 40km/SMF
>GLC-FE-100ZX 100BASE, 80km/SMF
>GLC-FE-100BX-D 10km/SMF
>GLC-FE-100BX-U 10km/SMF

.13

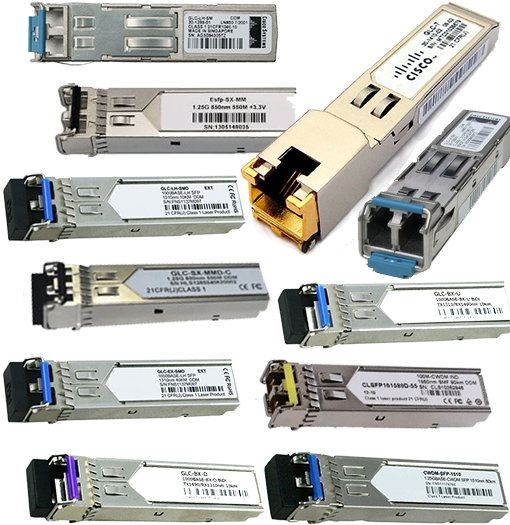

Коммерческие модули GE

Коммерческие модули, GE:

>GLC-SX-MM 1000BASE-SX, 220-500m/MMF
>GLC-LH-SM 1000BASE-LH, 550m/MMF, 10km/SMF
>GLC-SX-MMD 1000BASE-SX, 220-500m/MMF, DOM
>GLC-LH-SMD 1000BASE-LH, 550m/MMF, 10km/SMF, DOM
>GLC-EX-SMD 1000BASE-EX 40km, DOM
>GLC-ZX-SMD 1000BASE-ZX, 70-100km/SMF, DOM
>GLC-BX-D 1000BASE-BX10 10km/SMF
>GLC-BX-U 1000BASE-BX10 10km/SMF
>CWDM SFP 100km/SMF
>DWDM SFP
>GLC-T GE copper SFP transceiver
