Cisco ISR4000 – серия высокопроизводительных коммутаторов корпоративного класса с современной архитектурой

.01

Введение

Компания Cisco представляет новое поколение коммутаторов корпоративного класса ISR4000 на базе модульной операционной системы IOS-XE, которые способны запускать широкий набор виртуальных приложений. Устройства серии имеют множество вариантов подключения к сети, а также поддерживают горячую замену жёстких дисков

Особенности платформы ISR4000

>Наличие возможностей унифицированных коммуникаций и широкого набора средств сетевой безопасности
>Возможности автоматизации и оркестрации
>Возможность совместного использования медных и оптических кабелей

.02

Преимущества

>Возможность масштабирования и наличие различных сервисов
>Поддержка технологии Cisco Intelligent WAN позволяет динамически маршрутизировать трафик корпоративных приложений, выбирая оптимальный канал связи с учётом состояния сети в данный момент
>Использование серверных модулей Cisco UCS-E обеспечивает поддержку корпоративных распределённых вычислений
>Возможность увеличения пропускной способности за счёт приобретения лицензий без модернизации аппаратной части
>Возможности виртуализации с использованием сервисных контейнеров KVM

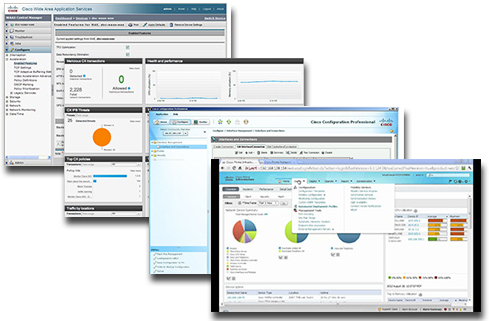

>Приложение для развёртывания и настройки сети, а также мониторинга и устранения неполадок под названием Cisco Prime Infrastructure
>Приложение для хранения, развёртывания и настройки файлов изображений Cisco Configuration Engine
>Приложение для контекстной настройки и настройки сетевой безопасности Cisco Prime Security Manager
>Приложение для управления службами глобальной широкополосной сети Cisco WAAS Central Manager

.03

Управление коммутаторами

Операционная система Cisco IOS XE, на которой работают коммутаторы ISR4000, располагает такими встроенными средствами сетевого управления:

>Cisco IOS EEM — это приложение, предоставляющее широкие возможности по мониторингу событий и восстановлению
>Cisco IOS XE IP SLAs — это приложение, управляющее производительностью приложений и сервисов, использующих данные и голос
>Средства сетевого мониторинга и учёта: SNMP, Remote Monitoring, syslog, NetFlow, IP Flow Information ExportCisco IOS XE IP SLAs
>Cisco onePK — приложение для интеграции приложений с сетью

Помимо того, для расширения возможностей управления устройствами ISR4000, компания Cisco разработала специализированные средства сетевого управления, которые вы можете, при необходимости, приобрести и загрузить на своё устройство:

>Приложение для настройки и конфигурации коммутаторов Cisco Configuration Professional

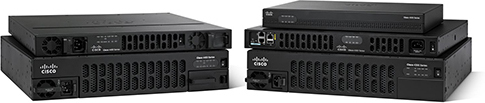

Состав серии Cisco ISR4000

.04

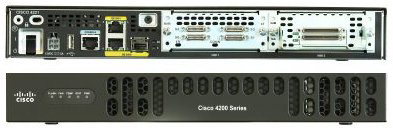

ISR4221

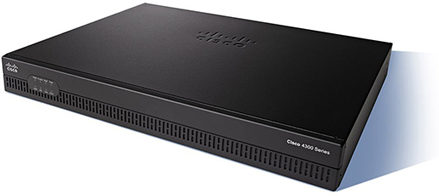

ISR4221 — младшее и наиболее простое устройство в серии, которое выполнено в форм факторе 1U и предназначено для настольной установки. Коммутатор ISR4221 обладает пропускной способностью в 35 Мбит/с (есть возможность увеличения до 75 Мбит/с, приобретя дополнительную лицензию)

"Приобрести коммутаторы Cisco ISR4000 вы можете в интернет-магазине VTKT.RU."

.05

ISR4321

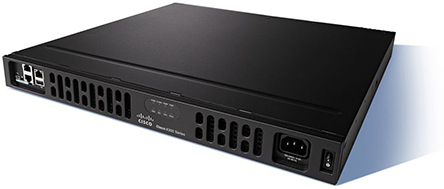

Сетевой коммутатор ISR4321, также, выполнен в корпусе 1U и предназначен для настольной установки. От модели ISR 4221 устройство отличается немного большей пропускной способностью в 50 Мбит/с (с возможностью увеличения до 100 Мбит/с), а также наличием консольного порта и интегрированного слота для карт ISC

.06

ISR4331

ISR4331 — это сетевой коммутатор корпоративного класса в корпусе 1U с пропускной способностью в 100 Мбит/с (с возможностью увеличения до 300 Мбит/с). Для увеличения возможностей устройства в нём предусмотрен один слот расширения для сервисных модулей

.07

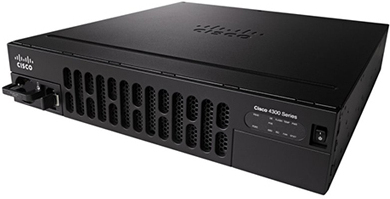

ISR4351

ISR4351 — это сетевой коммутатор корпоративного класса в форм-факторе 2U с пропускной способностью в 200 Мбит/с (с возможностью увеличения до 400 Мбит/с). Для увеличения возможностей устройства в нём предусмотрены два одиночных слота расширения для сервисных модулей и один двойной слот расширения для сервисных модулей

.08

ISR4431

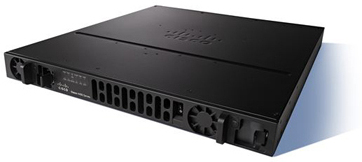

ISR4431 —это высокопроизводительный сетевой коммутатор корпоративного класса в корпусе 1U с пропускной способностью в 500 Мбит/с (с возможностью увеличения до 1 Гбит/с)

.09

ISR4451

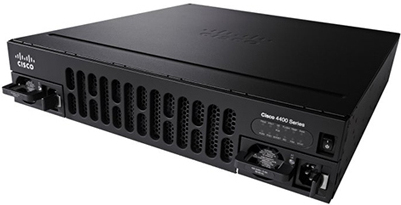

ISR4451 — это сетевой коммутатор корпоративного класса в форм-факторе 2U с пропускной способностью в 1 Гбит/с (с возможностью увеличения до 2 Гбит/с). Для увеличения возможностей устройства в нём предусмотрены два одиночных слота расширения для сервисных модулей и один двойной слот расширения для сервисных модулей

.10

Технические характеристики

Ниже представлена сравнительная таблица с основными характеристиками коммутаторов серии Cisco ISR4000

	ISR4221	ISR4321	ISR4331	ISR4351	ISR4431	ISR4451
	Форм-фактор корпуса	1U	1U	1U	2U	1U	2U
Пропускная способность	35 мбит/с	50 мбит/с	100 мбит/с	200 мбит/с	1 гбит/с	2 гбит/с
Сетевые порты	2 x GE 1 x SFP	2 x GE 1 x SFP	2 x GE 2 x SFP	3 x GE 3 x SFP	4 x GE 4 x SFP	4 x GE 4 x SFP
Порты управления	—	1 x GE	2 x GE	3 x GE	4 x GE	5 x GE
Слоты для NIM	2	2	2	3	3	3
ISC-слоты	1	1	1	1	1	1
USB-порт	1	1	1	2	2	2
Память, Гб Уст./макс.	Flash: 8 RAM: 4	Flash: 4/8 RAM: 4/8	Flash: 4/16 RAM: 4/16	Flash: 4/16 RAM: 4/16	Flash: 8/32 RAM: 4/16	Flash: 8/32 RAM: 4/16

.11

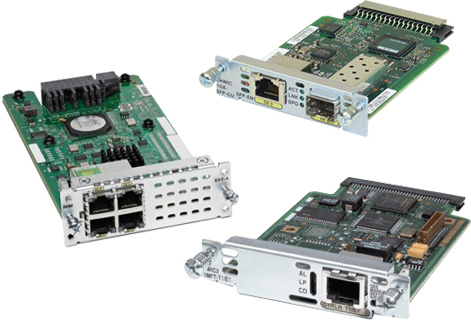

Интерфейсные модули

Для расширения возможностей коммутаторов ISR4000, Cisco разработала широкий ряд интерфейсных модулей для разных задач, комбинируя которые, вы можете получить ту функциональность, которая вам необходима

>LAN-модули
>WAN-модули
>Модули голосовых карт
>Модули для UCS
>4G/LTE

>WAN T3/E3
>WAN T1/E1
>WAN ISDN BRI
>WAN xDSL
>WAN Serial

.12

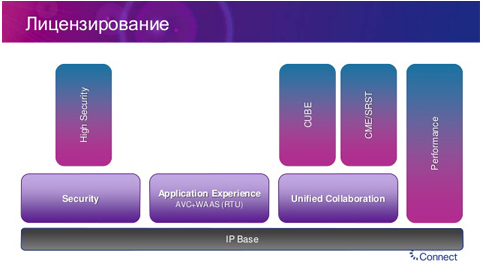

Лицензирование

Для устройств серии Cisco ISR4000 доступны 4 типа лицензий:

>IP Base (лицензия активирована по-умолчанию)
>Лицензия Application Experience: эта лицензия активирует функции производительности данных и приложений
>Unified Communications: лицензия активирует голосовые функции
>Security or Security with No Payload Encryption: лицензия активирует функции обеспечения сетевой инфраструктуры

.13

Заключение

Серия Cisco ISR 4К включает широкий ассортимент сетевых коммутаторов высокой производительности с широкими функциональными возможностями и различным типом подключения к сети, которые идеально подойдут для организации надёжной сети предприятия среднего размера. Если у вас возникли трудности с выбором оборудования, обращайтесь к специалистам ВТК-Связь, которые помогут выбрать идеальный для вас вариант маршрутизатора и предложат наилучшие условия для приобретения
