Гиперконвергентные системы Cisco HyperFlex HX-Series – это новая веха в истории создания систем для хранения данных

.01

Введение

Cisco представляет семейство систем хранения данных HyperFlex HX-Series, построенных на основе гиперконвергентной архитектуры, состоящей из нескольких серверов и интеллектуального программного обеспечения, которые вкупе с преимуществами Cisco UCS, объединяют SSD и HDD накопители в единое многоуровневое и распределенное хранилище данных. Решения HyperFlex реализуют функции управления данными бизнес класса, обеспечивают высокую доступность и скорость обработки данных. Помимо того, высокая производительность работы платформы обеспечивается динамическим распределением данных в памяти сервера, их кэшированием и наличием многих уровней хранения

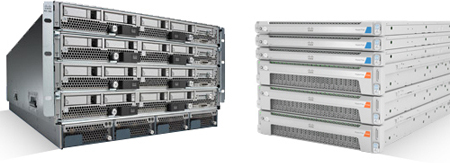

Описание платформы Cisco HyperFlex НХ

.02

Что такое гиперконвергентная система?

В отличие от классических систем хранения данных, которые не отличаются демократичной ценой и для обслуживания которых нужен квалифицированный айтишник, гиперконвергентная система представляет собой одно устройство, включающее в себя несколько серверов с установленным программным обеспечением. «Умное» ПО «HyperFlex HX Data Platform» обеспечивает реализацию вычислительных функций, функционал хранения данных, а также сетевые возможности

>Интеграция с сервисами Cisco UCS позволяет интегрироваться с любыми физическими серверами UCS
>Управление платформой с помощью сервисных профилей
>Возможность подключения внешних сетей типа SAN
>Создание All Flash хранилищ данных

.03

Преимущества платформы

>Элементарная первичная настройка платформы проводится с помощью интуитивного интерфейса управления, и занимает считанные минуты
>Продвинутый функционал управления данными, включающий в себя клонирование данных, быстрые снимки, поточная дедупликация и сжатие
>Гибкие возможности масштабирования для наращивания вычислительных мощностей и мест для хранения данных. Здесь стоит отметить, что масштабирование производительности может быть выполнено, как за счёт добавления лишь бездискового сервера, так и добавлением сервера в комплекте с HDD-дисками

Оборудование Cisco HyperFlex серий НХ

Выбор компонентов и заказ системы под конкретные нужды клиента производится по спецификации, предоставляемой Cisco

.04

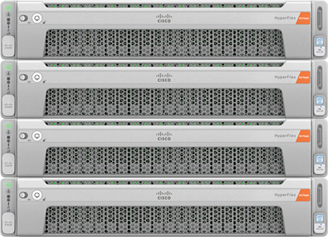

Гибридные платформы HyperFlex

Семейство гибридных платформ включает в себя решения, в которых интегрированы, как твердотельные накопители, так и классические HDD-диски. Устройства из этого семейства, физически состоящие из трёх или более серверов Cisco UCS (максимум 8), объединённых в единую систему, идеально подходят для использования в корпоративном секторе, решая широкий спектр рабочих нагрузок. Это и облачные вычисления, и обеспечение инфраструктуры виртуального рабочего стола, создание баз данных и даже виртуализация серверов.

Таблица 1. Конфигурации узлов гибридных платформ Cisco HyperFlex
Модель	HX220c M5	HX240c M5	HX220c M4	HX240c M4
Модель	Тип платформы	Гибридная
Хранилище	● 8×1,2 ТБ или 8×1,8 ТБ SAS ● 8×1,2 ТБ (в случае самошифрующихся HDD) ● 1×240 ГБ SSD ● 1×М.2 SATA SSD для загрузки	● 23×1,2 ТБ и 1×1,6 ТБ SAS (Кэш) ● 23×1,2 ТБ ● 1×240 ГБ SSD ● 1×М.2 SATA SSD для загрузки	● 6×1,2 ТБ или 8×1,8 ТБ SAS ● 1×120 ГБ SSD ● 2×64 ГБ FlexFlash SD-карты для резервирования	● 23×1,2 ТБ или и 1×1,6 ТБ SSD (Кэш) ● 22×1,2 ТБ и 1×1,6 ТБ SSD для записи кэша (в случае самошифрующихся HDD) ● 1×120 ГБ SSD ● 2×64 ГБ FlexFlash SD-карты для резервирования
Слоты оперативной памяти	24×DDR4 (до 3 ТБ) Поддерживаются модули 16, 32, 64 и 128 ГБ		24×DDR4 (до 1,5 ТБ) Поддерживаются модули 16, 32 и 64 ГБ
Слоты PCIe 3.0	2	6	2	6
Интерфейсы	2×USB 3.0 1×VGA 1×Serial 2×SFP+		2×USB 3.0 1×VGA 1×Serial 2×GE
Сетевой интерфейс	1×GE
Микросхема	Intel C620		Intel C610
Процессор	1 или 2 Intel Xeon
Источники питания	1 или 2 мощностью 770 Вт или 1050 Вт с возможностью горячей замены	1 или 2 мощностью 1050 Вт или 1600 Вт с возможностью горячей замены	1 мощностью 770 Вт с возможностью горячей замены	Блоки питания и резервные источники питания с возможностью горячей замены мощностью 650, 930, 1200 и 1400 Вт
Шасси	1RU	2RU	1RU	2RU

"Приобрести системы хранения Cisco HyperFlex HX-Series Вы можете в интернет-магазине VTKT.RU."

Новый интерфейс NVMe позволяет повысить эффективность работы с данными и увеличить скорость чтения-записи

.05

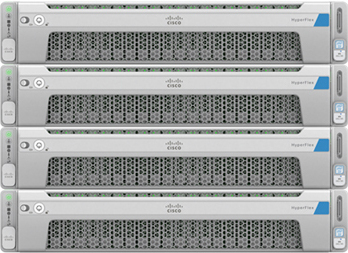

All Flash и All NVMe платформы HyperFlex

AllFlash и NVMe HyperFlex – это платформы, выполненные на основе твердотельных накопителей последнего поколения, однако, имеющие существенное различие по типу подключения. Типичные SSD накопители оборудуются интерфейсом SATA, который ограничивает скорость передачи данных до 6 гигабит в секунду, а вот твердотельные диски нового типа с интерфейсом NVMe, подключаемые к слотам PCIe, уже не имеют такого «узкого места».

Таблица 2. Конфигурации узлов AllFlash и NVMe платформ Cisco HyperFlex
Модель	HX220c All NVMe M5	HX220c AF M5	HX240c AF M5	HX220c AF M4	HX240c AF M4
Модель	Тип платформы	All NVMe	All Flash
Хранилище	● 8×1 ТБ или 8×4 ТБ NVMe SSD ● 1×240 ГБ SSD ● 1×М.2 SATA SSD для загрузки	● 8×3,8 ТБ или 8×960 ГБ SSD ● 8×800 ГБ или 8×3,8 ТБ или 8×960 ГБ SSD (в случае самошифрующихся HDD) ● 1×240 ГБ SSD ● 1×М.2 SATA SSD для загрузки	● 23×3,8 ТБ и 23×960 ГБ SSD и 1 SSD для записи кэша ● 23×800 ГБ или 23×960 ГБ или 23×3,8 ТБ и 1 SSD (Кэш) (в случае самошифрующихся HDD)	● 6×3,8 ТБ или 6×960 ГБ SAS ● 6×800 ГБ SSD (в случае самошифрующихся HDD) ● 1×120 ГБ SSD ● 2×64 ГБ FlexFlash SD-карты для резервирования	● 23×3,8 ТБ или 23×960 ГБ SAS и 1 SSD (Кэш) ● 20×800 ГБ и 1 SSD для записи кэша (в случае самошифрующихся HDD) ● 1×120 ГБ SSD ● 2×64 ГБ FlexFlash SD-карты для резервирования
Слоты оперативной памяти	24×DDR4 (до 3 ТБ) Поддерживаются модули 16, 32, 64 и 128 ГБ			24×DDR4 (до 1,5 ТБ) Поддерживаются модули 16, 32 и 64 ГБ
Слоты PCIe 3.0	2	2	6	2	6
Интерфейсы	2×USB 3.0 1×VGA 1×Serial 2×SFP+			2×USB 3.0 1×VGA 1×Serial 2×GE
Сетевой интерфейс	1×GE
Микросхема	Intel C620			Intel C610
Процессор	1 или 2 Intel Xeon
Источники питания	1 или 2 мощностью 770 Вт или 1050 Вт с возможностью горячей замены		1 или 2 мощностью 1050 Вт или 1600 Вт с возможностью горячей замены	1 мощностью 770 Вт с возможностью горячей замены	Блоки питания и резервные источники питания с возможностью горячей замены мощностью 650, 930, 1200 и 1400 Вт
Шасси	1RU	1RU	2RU	1RU	2RU

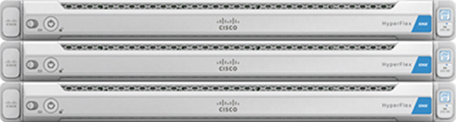

Любой кластер HyperFlex Edge состоит из трёх отдельностоящих узлов HX220c с одним или двумя процессорами, трёх или более накопителей, 128 или более гигабайт ОЗУ, а также интерфейсов GE

.06

Платформы HyperFlex для удалённых офисов и распределённых филиалов

HyperFlex Edge – это недорогая централизованно управляемая платформа начального уровня, обеспечивающая полный набор функций HyperFlex, и ориентированная на малый и средний бизнес. Платформа HyperFlex Edge представляет собой единый кластер, состоящий из трёх соединённых узлов, который быстро адаптируется под текущие задачи, а также легко масштабируется и управляется.

Таблица 3. Конфигурации узлов платформы Cisco HyperFlex Edge для удалённых филиалов
Модель	HX220c Edge M5	HX220c Edge M4
Модель	Хранилище	● 3-8×1,2 ТБ SAS ● 1×240 ГБ SSD ● 1×SSD для записи кэша ● 1×М.2 SATA SSD для загрузки	● 6×1,2 ТБ SAS или 6×1,8 ТБ SAS или 6×1,2 ТБ SAS SED ● 1×120 или 1×240 ГБ SSD ● 1×480 или 1×800 ГБ SAS SED SSD или 1×800 ГБ SAS (для записи кэша) ● 1×SSD для записи кэша ● 1×М.2 SATA SSD для загрузки
Слоты оперативной памяти	24×DDR4 (до 3 ТБ) Поддерживаются модули 16, 32, 64 и 128 ГБ
Слоты PCIe 3.0	6	2
Интерфейсы	2×USB 3.0 1×VGA 1×Serial 2×SFP+	Задняя панель: 2×USB 3.0 1×VGA 1×Serial 2×SFP+ Передняя панель: 2×USB 2.0 1×VGA 1×Serial
Сетевой интерфейс	1×GE
Микросхема	Intel C620	Intel C610
Процессор	1 или 2 Intel Xeon	2 Intel Xeon
Источники питания	1 или 2 мощностью 1050 Вт или 1600 Вт с возможностью горячей замены	2 мощностью 770 Вт возможностью горячей замены
Шасси	3RU	1RU
