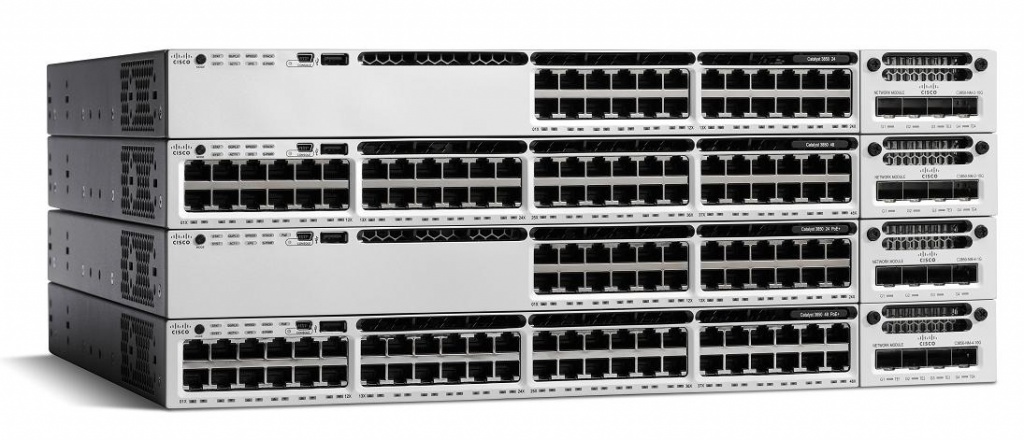

Cisco Catalyst 3850 - следующее поколение стекируемых коммутаторов уровня доступа для корпоративного сектора. Обеспечивают конвергенцию проводных и беспроводных сетей на единой платформе. Позволяют организовать единое рабочее пространство на уровне корпорации для продуктивной работы всех отделов, а так же для быстрого устранения неполадок, обеспечения безопасности и качества обслуживания. Cisco Catalyst 3850 – обладают лучшими характеристиками в отрасли.
Преимущества Cisco Catalyst 3850
Построены на платформе Cisco Unified Access Data Plane (UADP) ASIC для Cisco ONE (Open Network Environment) Имеют встроенный контроллер беспроводных сетей Native Flexible NetFlow (FnF) на всех портах Дробное, иерархическое управление полосой пропускания Совместимы с технологией Cisco TrustSec®
Особенности Cisco Catalyst 3850
Встроенный беспроводный контроллер с возможностью: -До 40G ёмкости для беспроводных устройств на коммутатор (для 48-портовых моделей)
-До 50 точек доступа (AP) и 2000 беспроводных клиентов на каждой единице оборудования (коммутатор или стек)
24 и 48 портов 10/100/1000 данных с поддержкой питания Power over Ethernet Plus (PoE+) и Cisco UPOE -Cisco StackWise®-480 технология обеспечивает масштабируемость и отказоустойчивость с 480 Гбит/с пропускной способностью стека
-Cisco StackPower™ технология обеспечивает питание коммутаторов в стеке для резервирования питания
-Три дополнительных uplink модуля с 4 x Gigabit Ethernet, 2 x 10 Gigabit Ethernet или 4-х портов 10 Gigabit Ethernet
-Три модуля источников питания обеспечивают резервирование и избыточность системы питания
-Cisco UPOE с мощностью 60 Вт на порте юнита в стойке
-IEEE 802.3at (PoE+) с 30 Вт мощности на всех портах юнита в стойке
Поддержка программного обеспечения для IPv4 и IPv6 - маршрутизации, маршрутизации многоадресного трафика, качества обслуживания (QoS), NetFlow (FnF) Версии 9 и расширенные функции безопасности
Единый универсальный образ операционной системы IOS для всех уровней лицензий, обеспечивает лёгкость перехода, обновления и поддержки
Расширенная ограниченная пожизненная гарантия (E-LLW), замена оборудования на следующий рабочий день (NBD) и 90-дневный доступ к Центру Технической Поддержки (TAC)
Конфигурация коммутаторов
Коммутаторы серии Cisco Catalyst 3850 доступны с универсальным образом IOS и могут поставляться с лицензионным набором LAN Base, IP Base и IP Services. Все коммутаторы поставляются со встроенным блоком питания от сети переменного тока. Источник питания постоянного тока может быть приобретен в качестве опции или резерва. Коммутаторы поставляются без лицензий на беспроводные точки доступа. В таблице 1 сравниваются различные модели коммутаторов данной серии:
Производительность и масштабируемость
В таблице 2 приведены данные о производительности и масштабируемости коммутаторов:
Технологии StackWise-480 и StackPower
Cisco Catalyst 3850 обеспечивает максимальное питание, передачу данных и отказоустойчивость беспроводной сети благодаря технологии Cisco StackWise-480 StackWise-480 – это 480 Гбит/с пропускной способности при стекировании. С использованием встроенной функции Cisco IOS® Stateful Swichover (SSO) обеспечивается отказоустойчивость в стеке. Стек ведет себя как единый коммутационный блок, который управляется активным коммутатором, назначенным из всей стойки. Активный коммутатор создает и обновляет все таблицы: коммутации, маршрутизации и беспроводных соединений. В случае сбоя резервный коммутатор берёт на себя роль активного, обеспечивая стабильность работы всего стека. Cisco StackPower позволяет питать устройства в стеке по отдельности или объединять мощности блоков питания в единый пулл питания в качестве общего ресурса для подключенных коммутаторов. Это позволяет более гибко управлять мощностью, прилагая её там, где это необходимо.
Ключевые преимущества Cisco Catalyst 3850
Объединение сетей Cisco Catalyst 3850 является первой фиксированной наращиваемой платформой, которая объединяет проводные и беспроводные услуги на базе программной платформы Cisco IOS XE. CAPWAP тоннели от беспроводных точек доступа сходятся на коммутаторе, который позволяет пользователям настраивать и применять программные функции, например, QoS, безопасность и FnF в проводных портах и беспроводных SSID одновременно на одном и том же устройстве. Cisco TrustSec Данное оборудование поддерживает функциональность Cisco TrustSec. Анализирует пакеты по группам безопасности и выдаёт учетные данные устройстам и пользователям для входа в сеть. Также поддерживается MACsec шифрования на канальном уровне.
Прозрачность приложений и управления (AVC) Встроенная поддержка FnF на всех портах поможет отслеживать различные направления трафика. Cisco Catalyst 3850 обеспечивает полный обзор беспроводного трафика в коммутаторе. Поскольку беспроводной трафик теперь виден на коммутаторе, его можно идентифицировать, и используя FnF и приоритизацию трафика, использовать передовые функций контроля качества QoS.
Интеллектуальные функции Cisco Catalyst 3850 поддерживает смарт функции. Такие как Auto Smartports, Auto QoS, и Smart Install. Они позволят сократить время развертывания за счет автоматизации большинства основных конфигураций.
Основа для Cisco ONE (Open Network Environment) Cisco 3850 основан на ASIC Unified Access Data Plane (UADP), который обеспечивает аппаратной части производительность и гибкость за счёт расширенного программного обеспечения. ASIC программируем и гибок, что позволяет поддерживать будущие требования, включая новые характеристики программного обеспечения во время жизни продукта. Cisco 3850 будет поддерживать Cisco ONE с будущими версиями программного обеспечения.
Уменьшенная общая стоимость владения
Cisco 3850 уменьшает общую стоимость владения и обеспечивает превосходную защиту инвестиций через:
встроенную беспроводную функциональность контроллера поддержку модульного GE или 10 аплинк каналов GE поддержку опций программного обеспечения IP Base and IP Services двойную избыточность источника питания и три отдельных вентилятора, чтобы помочь гарантировать высокую доступность оборудования улучшенную ограниченную пожизненную гарантию (E-LLW) с заменой оборудования на следующий рабочий день (NBD) и 90-дневный доступ к Cisco Technical Assistance Center (TAC)
Cisco Catalyst 3850 обеспечивает максимальное питание, передачу данных и отказоустойчивость беспроводной сети благодаря технологии Cisco StackWise-480 StackWise-480 – это 480 Гбит/с пропускной способности при стекировании. С использованием встроенной функции Cisco IOS® Stateful Swichover (SSO) обеспечивается отказоустойчивость в стеке. Стек ведет себя как единый коммутационный блок, который управляется активным коммутатором, назначенным из всей стойки. Активный коммутатор создает и обновляет все таблицы: коммутации, маршрутизации и беспроводных соединений. В случае сбоя резервный коммутатор берёт на себя роль активного, обеспечивая стабильность работы всего стека. Cisco StackPower позволяет питать устройства в стеке по отдельности или объединять мощности блоков питания в единый пулл питания в качестве общего ресурса для подключенных коммутаторов. Это позволяет более гибко управлять мощностью, прилагая её там, где это необходимо.
