Компания Cisco давно и уверенно лидирует на рынке сетевых технологий. По-сути, являясь законодателем новых стандартов и решений. Благодаря наличию собственных мощных научно-технических лабораторий, обученного персонала и многолетнему опыту, компания всегда находится на гребне волны во всём, что касается компьютерных сетей, их протоколов, оборудования и новейших решений. Условия рынка динамичны. Поэтому компания Cisco, задающая темп всей индустрии, а также обеспечивая условия для бизнеса другим компаниям в своей, смежных и независимых отраслях, должна обновлять и поддерживать линейки своей продукции. Недавно вышла новая обновлённая линейка беспроводных WIFI точек доступа Cisco Aironet второго поколения G2. Продукты Cisco Aironet идут на замену прошлым сериям WIFI точек доступа, являясь прямой заменой с ещё лучшими характеристиками, технологиями и возможностями. О WIFI точках доступа Cisco Aironet G2 и пойдёт речь далее. Надеемся, приведённая информация будет полезной и поможет выбрать аппаратные средства, максимально отвечающие Вашим требованиям и техническим задачам.

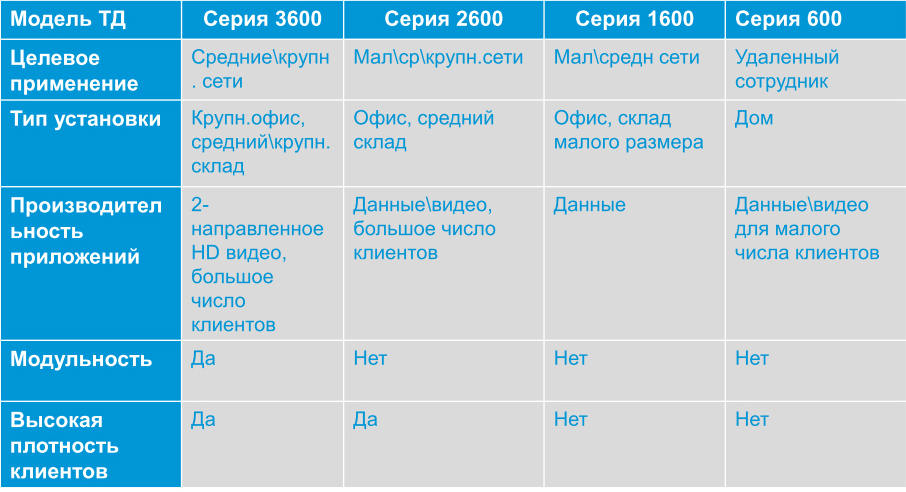

Новые WIFI точки доступа Cisco Aironet стандарта 802.11n делятся на 4 серии, каждая из которых рассчитана на требования, предъявляемые определёнными сценариями использования:
Cерия Cisco Aironet 600 – домашняя/малый офис, предназначена для подключения к беспроводной сети WIFI одного или нескольких удалённых пользователей. Эти точки G2 отличаются простотой внедрения и гибкостью подключения.
Серия Cisco Aironet 1600 – малые/средние офисы. Эти WIFI точки доступа Cisco отличаются производительностью, могут обеспечивать покрытие в помещениях, где нужно обеспечить WIFI подключения для передачи различного голосового\видео/мультимедиа трафика.
Серия Cisco Aironet 2600 – ещё более производительные и дорогие точки G2, спроектированные для работы в беспроводных сетях корпоративного уровня. Однако стоимость позволяет использовать их также в малых/средних/крупных офисах. Это наиболее универсальные и мощные WIFI точки доступа Cisco. Способны решать задачи при большом количестве подключенных пользователей и устройств, поддерживают новый принцип работы персонала BYOD (Bring Your Own Device), легко масштабируются и обладают интеллектуальной радиочастотной системой.
Серия Cisco Aironet 3600 – флагманская серия линейки, мощная, гибкая и расширяемая спецмодулями (802.11AC WSSI). Является лучшей по совокупности характеристик в классе, отличная защита инвестиций. Отличается поддержкой высокой плотности устройств в области покрытия, усиленной безопасностью и контролем/оптимизацией радиочастотной обстановки.
Режимы работы точек доступа Cisco Aironet CAP\SAP
Все WIFI точки доступа Cisco Aironet линейки G2 (600, 1600, 2600, 3600), как и предыдущей G1 (1000, 1100, 1200, 3500) могут работать в одном из двух режимах. Первый режим называется автономным или самостоятельным. В названии таких точек G2 присутствуют литеры SAP (Standalone Access Point). Артикул выглядит так: AIR-SAPXXXX-X-K9. Эти WIFI точки доступа Cisco рассчитаны на самостоятельную работу и не поддерживают централизованную настройку. Их используют, когда нужно обеспечить WIFI покрытие небольшого помещения и не нужны расширенные возможности управления сетью, быстрое переключение между точками G2 и роуминг – бесшовная передача движущегося по помещениям пользователя от одной точке другой. Каждая точка G2 нуждается в персональной настройке через WEB интерфейс или командную строку. Для больших сетей с требованиями бесшовного роуминга и централизованной настройки параметров всех точек одновременно разработаны WIFI точки доступа Cisco Aironet со специальным программным обеспечением. Они обозначаются как CAP (Control Access Point). И имеют артикул вида: AIR-СAPXXXX-X-K9. Такие точки управляются контроллером централизованно по протоколу LWAPP. Это позволяет строить сети практически любых размеров, а также быстро менять параметры всей сети за короткое время. Такое управление позволит создать сеть любой конфигурации и покрыть любую территорию или здание со сложной планировкой.
Как разобраться с артикулом?
Из полного названия WIFI точки доступа Cisco Aironet так же можно судить о следующих особенностях:
количестве радио интерфейсов: AIR-СAP2602I-R-K9. Это значит, что точка работает в диапазонах 2,4 ГГц и 5 ГГц.
тип используемых антенн: AIR-СAP2602I(E)-R-K9. Буква I определяет встроенные антенны. А буква E – внешние, с разъёмами RP-TNC.
локализации ПО и особенностях радиочастотного лицензирования в целевой стране: AIR-СAP2602I(E)-R-K9. Буква R – официально поставляются в Россию.
протоколах защиты и шифрования: AIR-СAP2602I(E)-R-K9. Обозначение K9 в артикуле любого устройства Cisco говорит о НАЛИЧИИ в этом устройстве ЛЮБЫХ алгоритмов шифрования, без конкретизации их стойкости. Именно поэтому почти во всех устройствах Cisco в артикуле присутствует окончание K9.

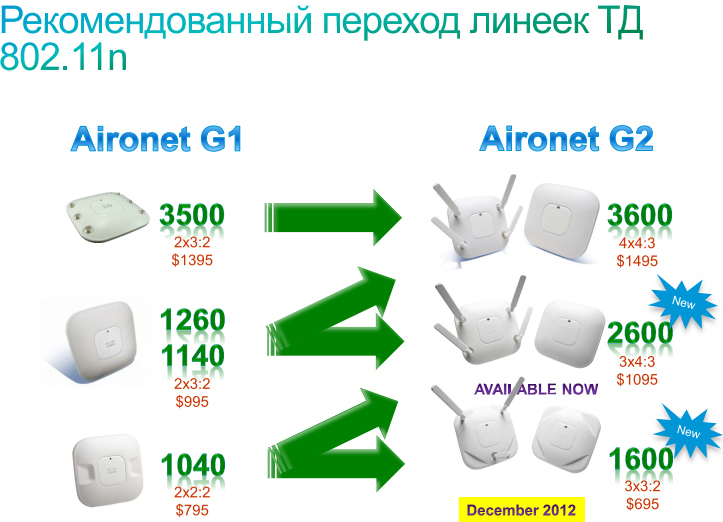

Как выбрать замену существующим точкам доступа Cisco Aironet G1?
Оборудование от Cisco обладает феноменальной надёжностью. Устройство может работать под нагрузкой в течение многих лет. Однако несмотря на это, рано или поздно возникает необходимость обновления для полной поддержки новых функций или при росте сети и добавлении большого числа пользователей. Новые точки G2 полностью совместимы с предыдущими и перекрывают их по производительности и функционалу. Также возможно придётся подбирать замену точкам прошлых серий из типового проекта, которые сняты с продаж. Данные по миграции приведены ниже.
Как точки доступа Cisco Aironet отличаются между собой?

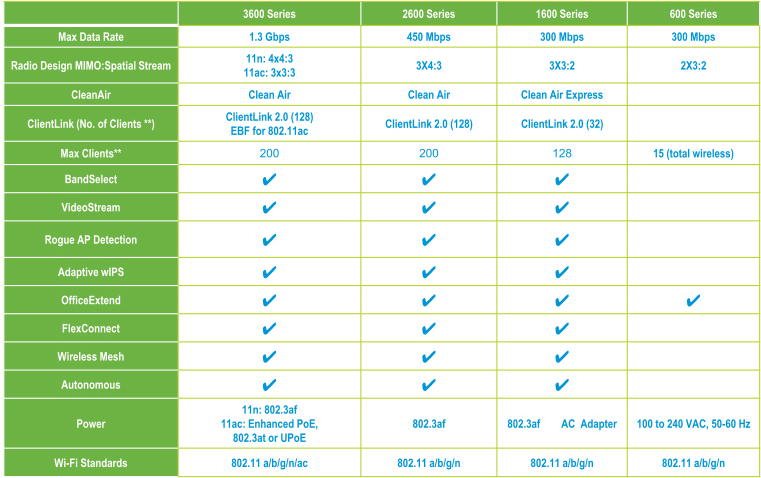

Точки новой линейки отличаются между собой по максимальной скорости передачи данных, максимальному количеству подключенных пользователей, дизайну радиочастотных блоков и другими параметрами. Данные особенности сведены в таблицу:

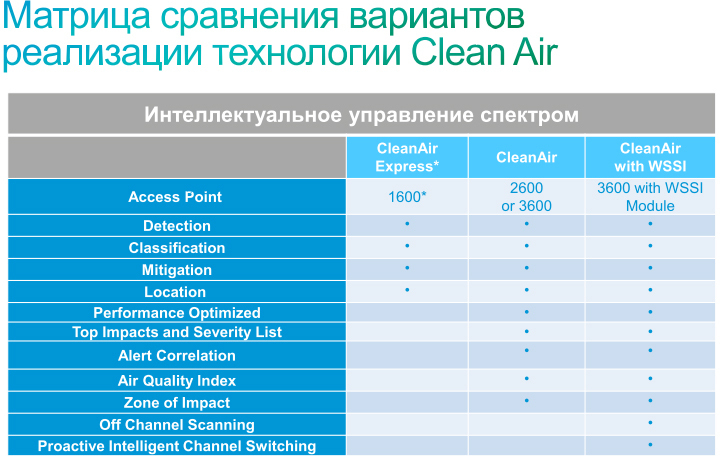

Определим назначение используемых технологий. Технология MIMO (англ. Multiple Input Multiple Output) – в общем случае это способ пространственного кодирования сигнала, увеличивающий полосу пропускания канала. Передача данных осуществляется с помощью N антенн и их приёма М антеннами. Позволяет принимать сигналы, пришедшие по разным маршрутам. Запись вида 3х3:2 означает, что за передачу отвечают 3 антенны, за приём – также 3 и точка G2 работает с 2 пространственными потоками. Client Link 2.0 – технология оптимизации РЧ, которая обеспечивает надёжное функционирование приложений в присутствии источников помех. Clean Air Express – технология интеллектуального управления спектром, умеющая детектировать и классифицировать виды помех и обходить их. Варианты реализации отличаются в сериях и сведены в таблицу:
Антенны для WIFI точек доступа Cisco Aironet G2

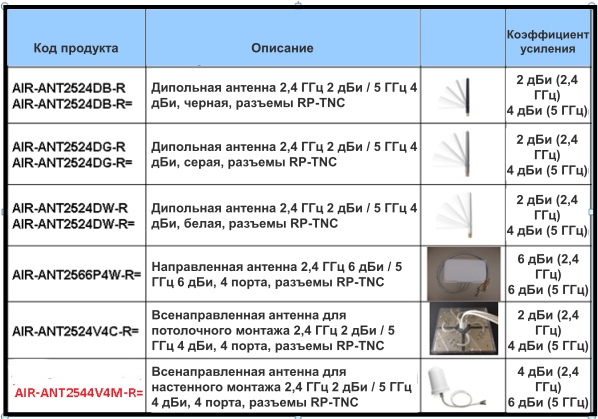

Для новых точек доступа Cisco производятся двух диапазонные антенны со стандартным разъёмом RP-TNC (Reverse Threaded Neil-Concelmann). Они имеют оранжевый ободок у основания. Если Вы планируете использовать только один диапазон, то можно использовать антенны с голубой точкой от прошлой линейки. В других случаях следует применять новые антенны. Совместимые антенны приведены в таблице:
Питание WIFI точек G2
Как и прежде, для питания новых точек доступа Cisco Aironet доступно два типа устройств: сетевые блоки питания и инжекторы PoE. Также питать точки могут коммутаторы и маршрутизаторы Cisco с поддержкой PoE нужной мощности. На стадии проектирования сети WLAN нужно определить оптимальный способ питания и исходя из этого выбрать способ. К новой линейки точек подходят блоки питания и инжекторы от старых точек. В комплект поставки как правило не входят.
Блок питания Cisco AIR-PWR-B – универсальный БП.
Cisco AIR-PWRINJ3 – по сути сплиттер, без блока питания.
Устанавливается в разрыв между устройством и активным сетевым оборудованием сети передачи данных. Блок питания включается непосредственно в PoE инжектор, который представляет собой IEEE 802.3af преобразователь без источника питания. Инжектор позволяет использовать источник от имеющейся точки доступа Cisco. В случае отсутствия источника питания к инжектору AIR-PWRINJ3 необходимо приобрести блок питания AIR-PWR-B.
Cisco AIR-PWRINJ4 – мощный инжектор PoE 30W для 2600/3600 серии.
Cisco AIR-PWRINJ5 – менее мощный PoE 15W, удешевлённый инжектор для точек G2 серии 1600.

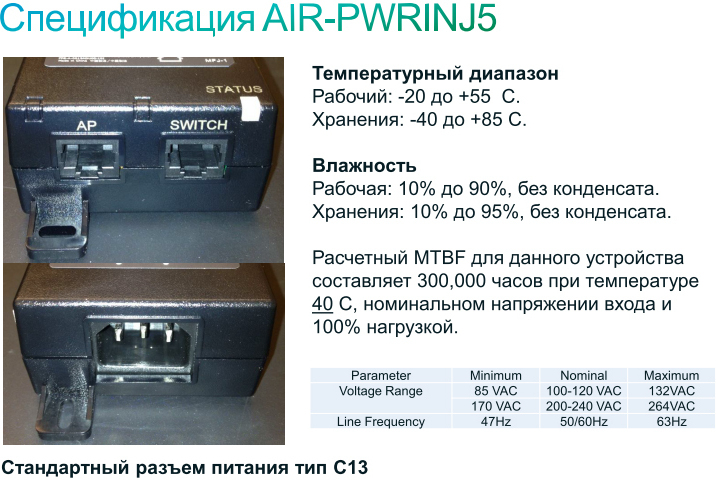

Основные данные по Cisco AIR-PWRINJ5 приведены ниже:
Способы крепления точек G2 на объекте
Для крепежа точек доступа Cisco Aironet предназначены специальные плиты с партномером вида: AIR-AP-BRACKET-1 (2) или (3).
AIR-AP-BRACKET-
1 – низкопрофильный крепёж для монтажа на фальшпотолок. Оставляет минимальный зазор между точкой и поверхностью. Не годится для крепления на стену.
AIR-AP-BRACKET-
2 – универсальный крепёж для всех новых точек, включая 3600 с установленными радиомодулями. Пригоден для монтажа на любые поверхности.
AIR-AP-BRACKET-
3 – позволяет крепить все точки G2 вровень с поверхностью. Самый элегантный вариант.
Все точки C2 выполнены из качественных материалов и компонентов. Отличаются высокой надёжностью. Хотя предназначены для использования внутри помещений, но сделаны герметичными от пыли и работают в широких диапазонах температуры и влажности.
Рабочая температура от -20° С до +55° С.
Выдерживают нагруженные режимы без наличия отверстий в корпусе.
Заявленное время безотказной работы около 500000 часов и более.
Таким образом рассмотрены новые точки доступа Cisco Aironet поколения G2. Приведены основные характеристики, данные и сценарии использования. Мы всегда ответим Вам на все дополнительные вопросы по выбору, цене, настройке, внедрению и сопровождению. Связывайтесь с нами любым удобным способом и мы совместно решим задачу любого уровня сложности.
